Sensor de frente de onda de infrarrojo cercano
  • Sensor de frente de onda de infrarrojo cercanoSensor de frente de onda de infrarrojo cercano

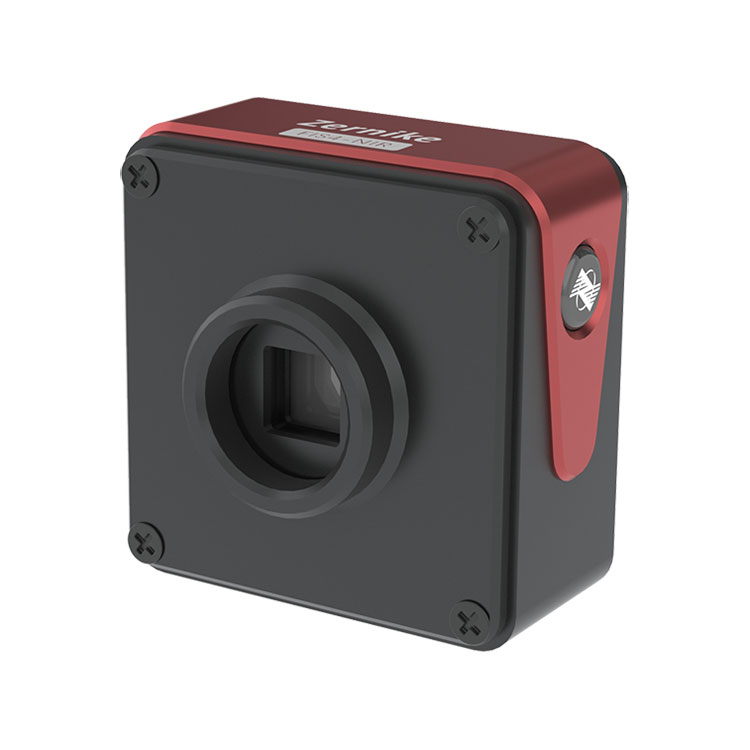

Sensor de frente de onda de infrarrojo cercano

El sensor de frente de onda de infrarrojo cercano, especializado en mediciones de frente de onda de alta precisión dentro del rango de longitud de onda de 900 nanómetros a 1200 nanómetros, proporciona a los clientes soluciones precisas para la medición y análisis del rendimiento óptico, contribuyendo a mejorar la calidad del producto y la eficiencia de la producción. En los últimos años, hemos ampliado nuestras capacidades de producción, fortaleciendo nuestra experiencia técnica y estableciendo un marco operativo corporativo sólido. Esperamos sinceramente tener la oportunidad de colaborar con usted en un futuro próximo.


El sensor de frente de onda de infrarrojo cercano con un impresionante rango dinámico de hasta 270 μm. Ofrece una excepcional resistencia a las vibraciones y estabilidad, lo que permite realizar mediciones de precisión a nivel nanométrico sin necesidad de aislamiento de vibraciones. Este instrumento es adecuado para medir la distribución de la red interna de materiales, así como mediciones de frente de onda para metasuperficies e hiperlentes. Siempre nos adheriremos al principio de "la calidad primero, el cliente primero" e invitamos cordialmente a los clientes a que nos visiten para realizar consultas.



Especificación del artículo:



nombre del producto

Sensor de frente de onda de infrarrojo cercano

Rango de onda

900nm~1200nm

Tamaño objetivo

13,3 mm × 13,3 mm

Resolucion espacial

26 μm

Resolución de muestreo

512×512(262144píxeles)

Resolución de fase

<2nmRMS

Precisión absoluta

15 nmRMS

Gama dinámica

270 μm (256 min)

Tasa de muestreo

45 fps

Velocidad de procesamiento en tiempo real

10 Hz (resolución completa)

Tipo de interfaz

USB3.0

Dimensión

70 mm × 46,5 mm × 68,5 mm

Peso

alrededor de 240 g


Característica del sensor de frente de onda de infrarrojo cercano BOJIONG







◆Gran rango dinámico de hasta 270μm

◆ Resolución de fase alta de 2 nm RMS

◆Resolución ultraalta de 512×512 (262144) puntos de fase

◆Autointerferencia de luz de un solo canal, no se requiere luz de referencia

◆Banda de amplio espectro de 900 nm ~ 1200 nm

◆Rendimiento antivibración extremadamente fuerte, sin necesidad de aislamiento óptico de vibración

◆Al igual que las imágenes, construcción de ruta óptica fácil y rápida

◆ Admite haces colimados y grandes haces convergentes NA


 Aplicación del sensor de frente de onda de infrarrojo cercano BOJIONG



Este sensor de frente de onda de infrarrojo cercano BOJIONG se utiliza en la medición de aberración del sistema óptico, calibración del sistema óptico, medición de la distribución de la red interna del material, hipersuperficie, medición del frente de onda de hiperlente.



Ejemplo de medición de aberración de un sistema óptico.

Medición de muestra de la distribución de la red dentro de un material.

Ejemplos de medidas de calibración de sistemas ópticos

Ejemplo de medición del frente de onda de metasuperficie

Ejemplo de medición del frente de onda de hiperlente







Detalles del sensor de frente de onda de infrarrojo cercano BOJIONG



Sensor de frente de onda de infrarrojo cercano BOJIONG desarrollado por un equipo de profesores de la Universidad de Zhejiang y la Universidad Tecnológica de Nanyang de Singapur, con tecnología patentada nacional, combina difracción e interferencia para lograr una interferencia de corte transversal común de cuatro ondas, con una sensibilidad de detección superior y anti- Rendimiento de vibración y puede realizar interferometría dinámica en tiempo real y de alta velocidad sin aislamiento de vibración. La medición en tiempo real muestra una velocidad de cuadros de más de 10 cuadros. Al mismo tiempo, el sensor FIS4 tiene una resolución de fase ultraalta de 512 × 512 (260.000 puntos de fase), la banda de medición cubre 200 nm ~ 15 μm, la sensibilidad de medición alcanza los 2 nm y la repetibilidad de la medición es mejor que 1/1000 λ ( RMS). Se puede utilizar para análisis de la calidad del rayo láser, detección del campo de flujo de plasma, medición en tiempo real de la distribución del campo de flujo de alta velocidad, evaluación de la calidad de la imagen del sistema óptico, medición del perfil microscópico e imágenes de fase cuantitativa de células biológicas.



FIS4 Parámetros técnicos de cada serie de productos.



Producto

FIS4-UV

FIS4-HR

RELOJ FIS4

FIS4-HS

FIS4-Celda

FIS4-NIR

Rango de onda

200~450nm

400~1100nm

400~1100nm

400~1100nm

400~1100nm

900~1200nm

Tamaño objetivo mm²

13,3×13,3

7,07×7,07

13,3×13,3

10,24×10,24

7,07×7,07

13,3×13,3

Resolucion espacial

26 μm

23,6 µm

26 μm

24,4 μm

23,6 µm

26 μm

Píxel de imagen

-

2048×2048

-

-

2048×2048

-

Resolución de salida de fase

512×512

(262144 píxeles)

300×300(90000píxeles)

512×512(262144píxeles)

420×420(176400píxeles)

300×300(90000píxeles)

512×512(262144píxeles)

Resolución de fase

<2nmRMS

<2nmRMS

<2nmRMS

<2nmRMS

<2nmRMS

<2nmRMS

Precisión absoluta

10 nmRMS

10 nmRMS

15 nmRMS

10 nmRMS

10 nmRMS

15 nmRMS

Gama dinámica

90 μm

(256 minutos)

110 μm

(150 minutos)

162 μm

(256 minutos)

132 μm

(210 minutos)

110 μm

(150 minutos)

270 μm

(256 minutos)

Tasa de muestreo

32 fps

24 fps

45 fps

107fps

24 fps

45 fps

Velocidad de procesamiento en tiempo real

10Hz

(Resolución completa)

10Hz

(Resolución completa)

10Hz

(Resolución completa)

10Hz

(Resolución completa) Admite procesamiento por lotes retrasado

10Hz

(Resolución completa)

10Hz

(Resolución completa)

Tipo de interfaz

USB3.0

CORTAR

USB3.0

CORTAR

CORTAR

USB3.0

Interfaz externa

-

-

-

-

Puerto C

-

Tamaño mm²

70x46,5x68,5

56,5x43x41,5

70x46,5x68,5

56,5x43x41,5

56,5x43x41,5

70x46,5x68,5

peso

aproximadamente 240 g

alrededor de 120 g

aproximadamente 240 g

alrededor de 120 g

alrededor de 120 g

aproximadamente 240 g
