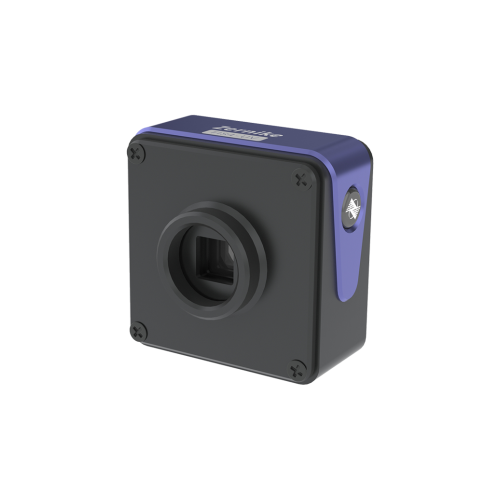

FIS4 Sensor de frente de onda ultravioleta 200-400 nm

FIS4 Sensor de frente de onda ultravioleta 200-400 nm

ElBoJiongFIS4 Sensor de frente de onda UV 200-400 nm es un instrumento especializado diseñado para mediciones de alta precisión en las bandas UV y UV profundas de 200–400 nm. Utilizando un módulo de detección mejorado con UV y óptica resistente a los rayos UV, el sensor mantiene una resolución espacial de 512 × 512 ultra alta y mejor que la precisión de la medición de la fase RMS de 2 Nm incluso a longitudes de onda cortas. Utilización de un algoritmo de reconstrucción de alto rendimiento y codificaciones codificadas al azar, elSensor de frente de onda UV FIS4Ofrece inmunidad de interferencia superior, rendimiento preciso de medición y amplia compatibilidad industrial, lo que permite una aplicación estable en una variedad de escenarios complejos.

BoJiongFIS4 Sensor de frente de onda UV 200-400 nm Introducción

TélBoJiong  FIS4 Sensor de frente de onda ultravioleta 200-400 nm Es la nueva generación de equipos de inspección óptica de alta precisión de nuestra empresa. Cumple con los estándares del sistema de gestión de calidad ISO 9001 y está certificado por el Instituto de Metrología de China (NIM). Viene con una garantía de calidad de un año. El Sensor de frente de onda UV FIS4Utiliza una estructura de interferómetro UV de ruta común única y un diseño óptico de alto dinámico, lo que resulta en una excelente resistencia y estabilidad a la vibración. Sin medidas de aislamiento de vibración adicionales, ofrece mediciones altamente repetibles y confiables en aplicaciones exigentes, como la calibración óptica de la máquina de litografía, micromachina UV y pruebas bioquímicas. La operación de plug-and-play garantiza una fácil operación y mantenimiento.

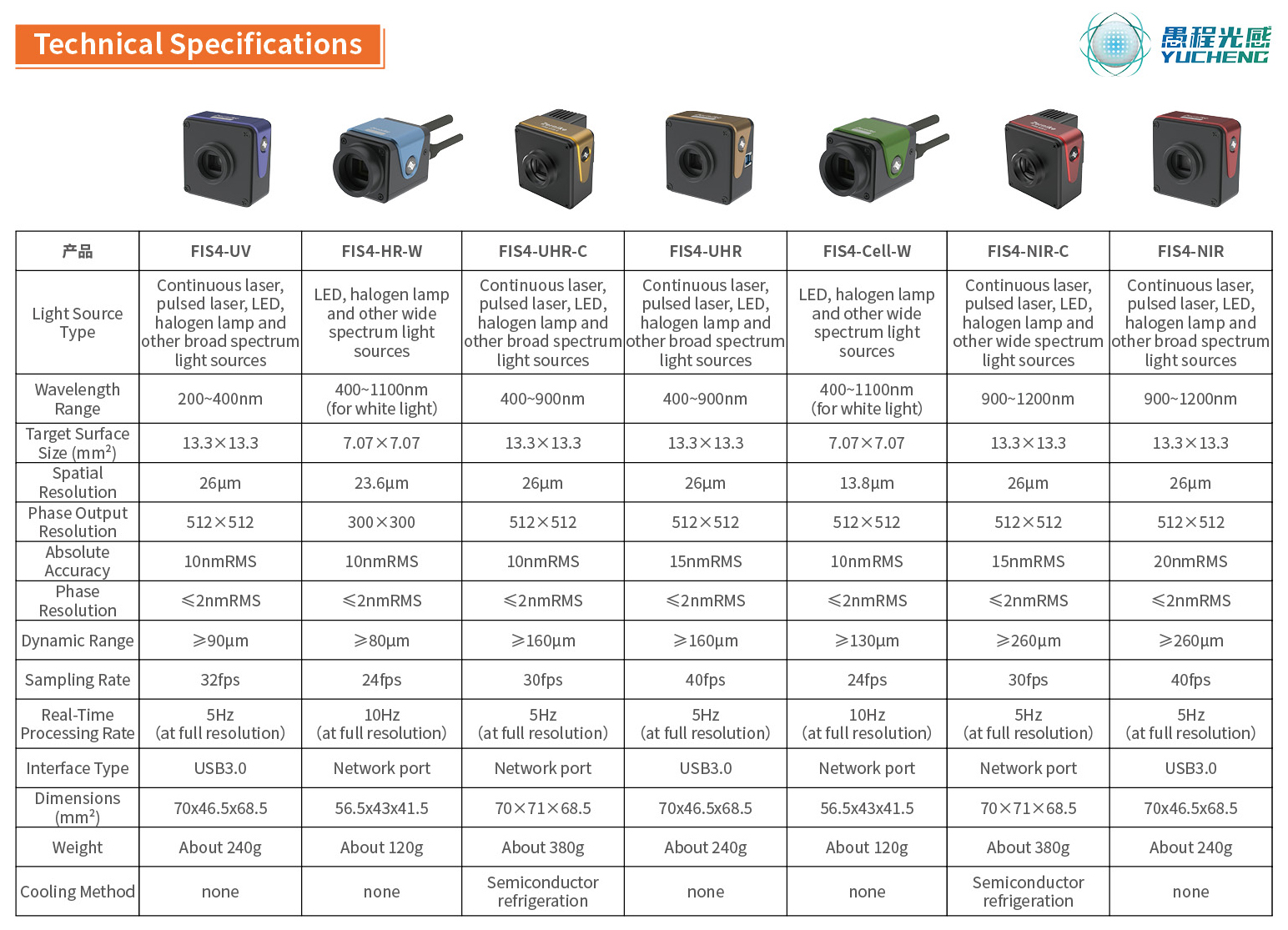

BoJiongFIS4 Sensor de frente de onda UV 200-400 nm Parámetro (especificación)

BoJiongFIS4 Sensor de frente de onda UV 200-400 nm Característica y aplicación

Desde 2006, el equipo del profesor Yang Yongying en la Universidad de Zhejiang ha dedicado 17 años al desarrollo de la serie FIS4 de amplio espectrosensores de frente de onda, basado en una arquitectura de interferometría de ruta común y algoritmos de reconstrucción de frente de onda en tiempo real. Los sensores ofrecen las siguientes características clave:

· No se requiere un aislamiento de vibración óptica, asegurando una fuerte adaptabilidad ambiental

· Resolución de fase de hasta 2 nm RMS para una precisión excepcional

· El diseño de ruta óptica única elimina la necesidad de luz de referencia, habilitando la operación de plug-and-play

· Diseño compacto para una fácil integración e implementación

ElFIS4 Sensor de frente de onda ultravioleta 200-400 nmestá diseñado para aplicaciones en procesamiento óptico de precisión, defensa y fabricación de semiconductores. Con una alta resolución de 512 × 512 (262,144) puntos de fase, una amplia respuesta espectral de 200–400 nm y una pantalla 3D en tiempo real de resolución completa de 10 frames, proporciona una solución de detección de onda de onda altamente confiable para aplicaciones como las aplicaciones como la medición de la aberración del sistema óptico, la calibración de calibración óptica, la inspección de la superficie de la superficie de la explotación y el análisis de la superficie de la superficie óptica.

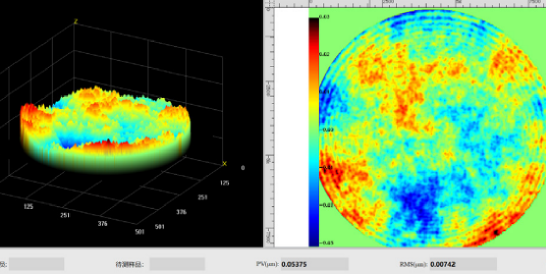

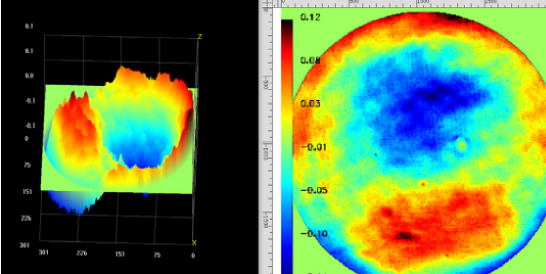

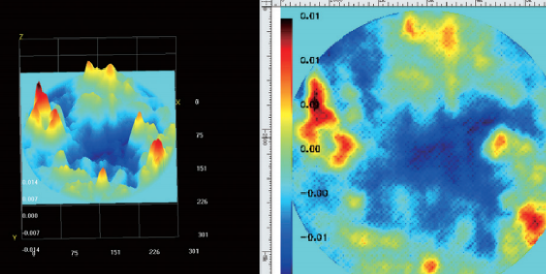

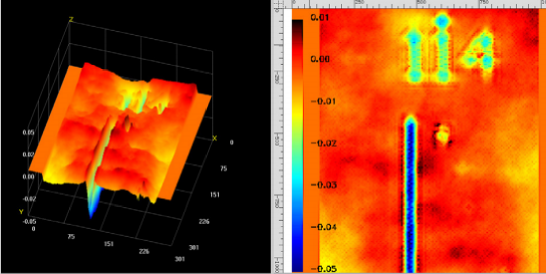

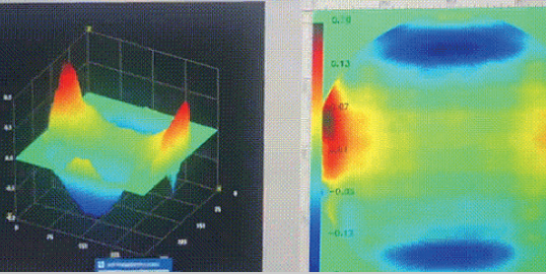

BoJiongFIS4 Sensor de frente de onda UV 200-400 nm Solicitud

BoJiongFIS4 Sensor de frente de onda UV 200-400 nm Detalles

El FIS4 Sensor de frente de onda ultravioleta 200-400 nmse basa en la tecnología patentada de difracción de cuatro ondas codificada aleatoriamente, lo que permite una verdadera medición de auto-interferencia de haz. Esta tecnología simplifica significativamente la estructura de la ruta óptica y admite no solo fuentes de luz láser, sino también fuentes de luz de amplio espectro, como LED y lámparas halógenas.Sensor de frente de onda UV FIS4 Tiene una excelente resistencia a la interferencia ambiental y puede lograr una medición estable con precisión a nanoescala en entornos experimentales ordinarios sin dispositivos de aislamiento de vibración. En comparación con los sensores de Hartmann basados ​​en matrices de microlenses, elSensor de frente de onda UV FIS4 logra mejoras significativas en las dimensiones de rendimiento múltiple: resolución de punto de fase más alta (hasta 262,144 puntos), un rango de adaptación espectral más amplio, un mayor rango dinámico de medición y ventajas obvias en el rendimiento de costos integrales.

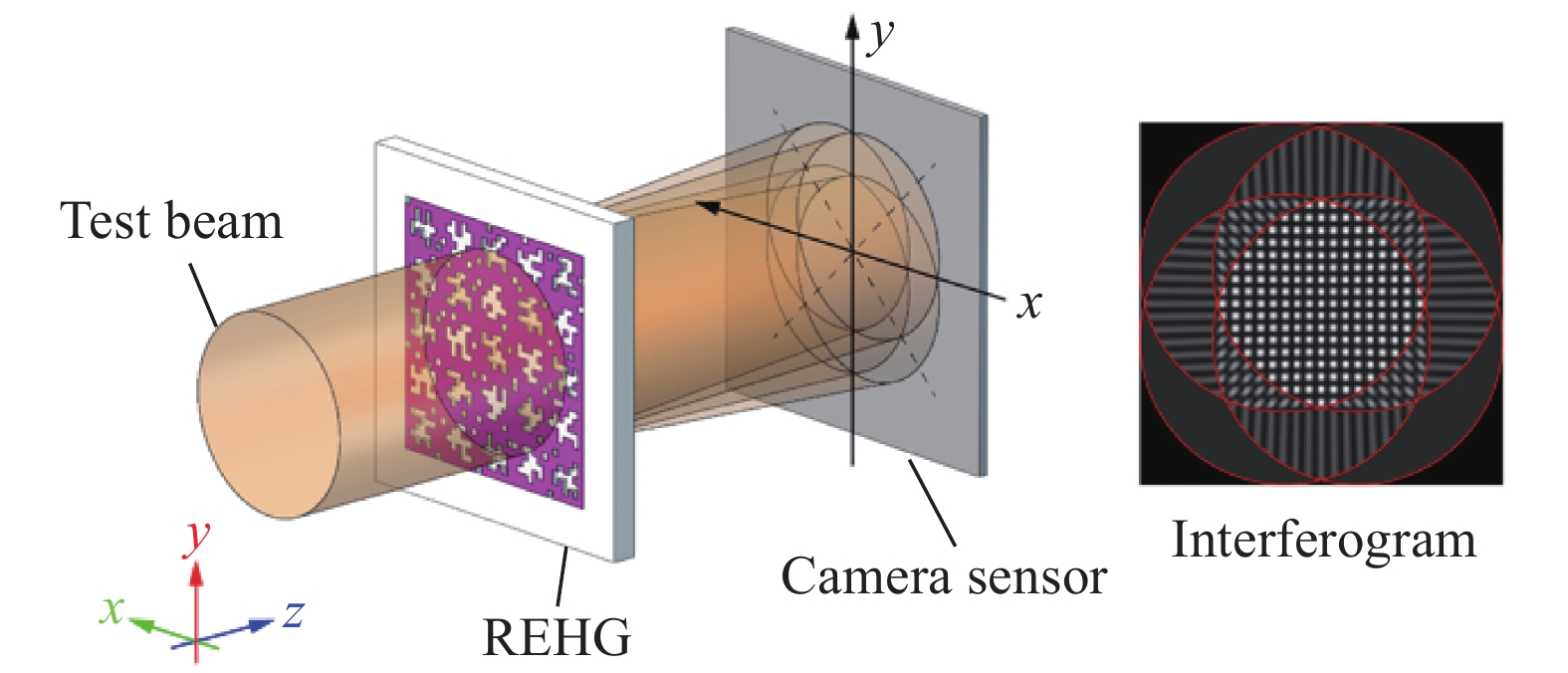

Fig.1. Principio de imágenes de fase basado en interferencia de corte lateral de cuatro ondas usando rejilla híbrida codificada aleatoriamente (REHG)

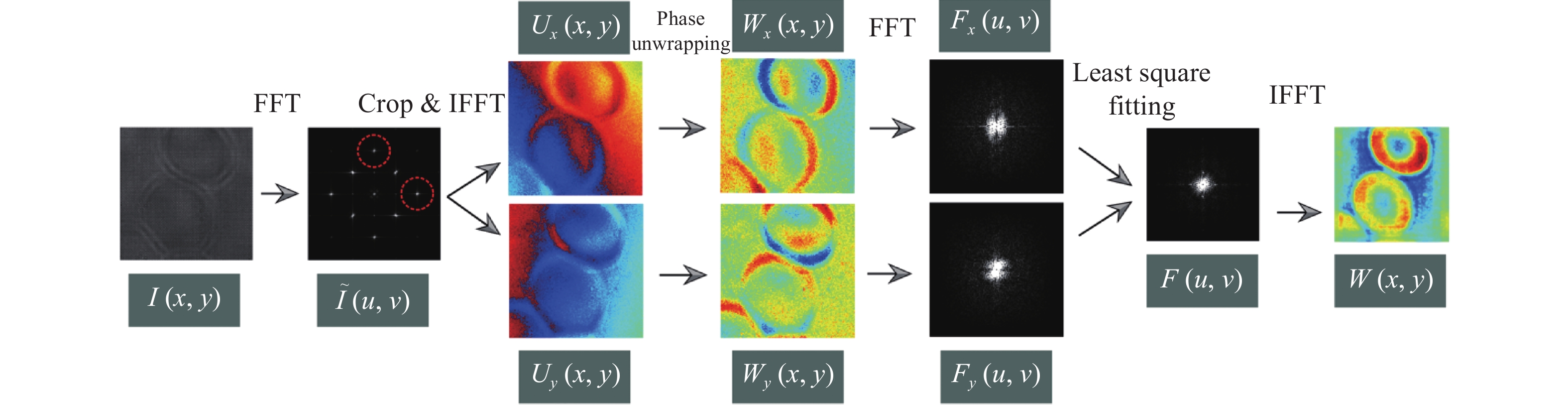

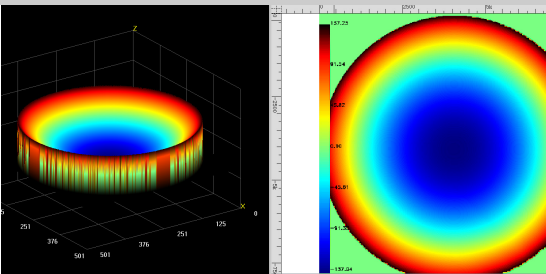

Fig. 2. Reconstrucción del frente de onda cuadrada del interferograma de corte lateral de cuatro ondas

ElFIS4 SENsegio de frente de ondar se ha convertido en una herramienta de precisión poderosa y altamente versátil en la investigación científica e inspección industrial, debido a su estructura compacta, alta robustez ambiental, excelente resolución temporal y una fuerte compatibilidad con los sistemas de microscopía existentes. Inicialmente, se utilizó principalmente en escenarios tradicionales de pruebas de taller óptico, que incluyen perfiles de superficie de elementos ópticos, evaluación de calidad del haz láser y corrección del sistema de óptica adaptativa. Hoy, su alcance de aplicación se ha expandido significativamente, abarcando diversos campos de vanguardia, como imágenes biomédicas, localización de nanopartículas, caracterización de metasurez e incluso medición de gradiente de temperatura.

ElSensor de frente de onda FIS4 Cuenta con un diseño altamente integrado, que permite una fácil integración con varias plataformas de microscopía para una implementación rápida. Es un excelente rendimiento antivibraciones garantiza la precisión de medición interferométrica estable y la repetibilidad incluso en entornos hostiles. El dispositivo admite la adquisición de frente de onda de una sola exposición, capturando de manera confiable procesos dinámicos rápidos para la investigación de fenómenos transitorios. En aplicaciones biomédicas, FIS4 ha permitido con éxito imágenes en tiempo real sin etiquetas de varias células vivas, incluidas células COS-7, HT1080, RPE, CHO, HEK y neuronas, que proporciona una herramienta poderosa para los estudios de dinámica de células.

Además, elSensor de frente de onda FIS4 Admite imágenes de retraso de fase, que pueden generar imágenes de alto contraste de tejidos biológicos anisotrópicos y estructuras subcelulares, como las fibras de colágeno y las redes de citoesqueleto. Esta tecnología no se limita a la banda de luz visible, sino que se ha extendido a la imagen de fase en la rayos X, el infrarrojo de la rayos X de la rayos de ancho (MWIR), y el infrarrojo de los vías largas (LWIR), en el infrarrojo de la rayos medios de la onda, en el medio de la onda), y el infrarrojo de la vía de ancho (LWIR) de ancho de ancho en medio de la ola de ancho), y el infrarrojo de la vía de ancho en medio de la vía media), y los infrarros de la vía larga) (LWIR), en el infrarrojo de la rayos de ancho medio), y los infrarros de los ventosas (LWIR) de ancho de ancho. Investigación multipectral e interdisciplinaria. En los últimos años,    Sensor de frente de onda FIS4 También ha encontrado aplicaciones importantes en la investigación de nuevos materiales, como la modulación de la metasuperficie y la caracterización de las propiedades ópticas de los materiales bidimensionales, reflejando completamente sus diversos valores y potencial en los campos de la óptica avanzada y la ciencia de los materiales.
