FIS4 Sensor de frente de onda FIS4 Ultra-High Resolution (versión refrigerada) 400-900 nm

FIS4 Sensor de frente de onda FIS4 Ultra-High Resolution (versión refrigerada) 400-900 Nuevo Méjico

El BojiongSensor de frente de onda FIS4 Ultra-High Resolution(rversión efrigerated) 400-900 Nuevo Méjico, basándose en la serie UHR existente, integra un sistema de enfriamiento de semiconductores de alta eficiencia, lo que reduce significativamente el ruido térmico del sensor en una operación a largo plazo y alta tasa de frame. Aprovechando 512 × 512 puntos de detección de fase ultra-alta densidad y control preciso de temperatura, mantiene la estabilidad de la medición mejor que 1.5 nm RMS en temperaturas ambientales que van desde -10 ° C a 45 ° C, lo que lo hace particularmente adecuado para aplicaciones exigentes como la detección de láser de alto potencia, el monitoreo a largo plazo en línea y el diagnóstico de ondas ultra-fino. El sensor de frente de onda FIS4 Ultra-High Resolution (versión refrigerada) 400-900nmsupports 5 cuadros/segunda salida en tiempo real de todos los parámetros y presenta capacidades de análisis adaptativo de múltiples bandas, proporcionando un soporte de medición de bajo ruido de alto ruido confiable para la fabricación óptica de precisión y la investigación científica de la costura.

BoJiongFIS4 Sensor de frente de onda FIS4 Ultra-High Resolution (versión refrigerada) 400-900 Nuevo Méjico Introducción

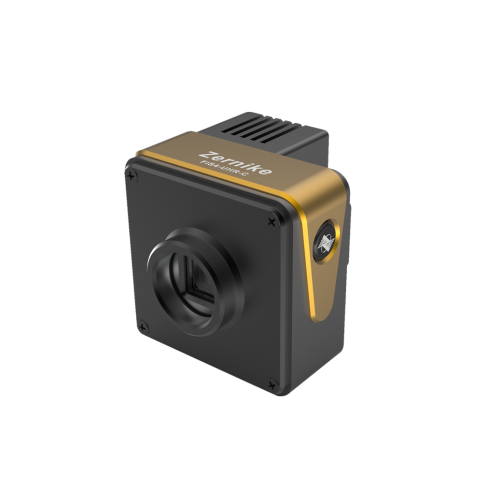

El Bojiong FIS4 Sensor de frente de onda FIS4 Ultra-High Resolution (versión refrigerada) 400-900 Nuevo Méjicoes el nuevo instrumento de medición óptica insignia de nuestra empresa, que ofrece un rendimiento superior y una calidad confiable. Se adhiere al estricto sistema de gestión de calidad ISO 9001 y está certificado por el Instituto Nacional de Metrología de China (NIM) para la trazabilidad. Viene con una garantía de un año, asegurando la precisión y confiabilidad de los datos de medición. Este sensor utiliza un sistema óptico interferométrico patentado de patas comunes y un sistema de descomposición de frente de onda en tiempo real, eliminando las palancas de fase tradicionales y los espejos de referencia. Este sistema funciona de manera estable en entornos de alta vibración, lo que permite 512 × 512 mediciones de frente de onda de resolución ultra alta. Con una precisión de medición ultra alta de RMS de 2 nm, un amplio rango dinámico de ≥160 μm y una salida de 5 cuadros/segunda en tiempo real de todos los parámetros, el sensor de frente de onda de ultra alta resolución FIS4 (Versión refrigerada) 400-900 NMAC Captúa con cimientos transitorios de ola y aberraciones de alto orden. ElFIS4 Sensor de frente de onda FIS4 Ultra-High Resolution (versión refrigerada) 400-900 Nuevo Méjicoes ampliamente aplicable a la medición del frente de onda del haz láser, la óptica adaptativa, la medición de la superficie plana, la calibración del sistema óptico, la inspección de ventanas ópticas, la medición de la superficie esférica óptica, la inspección de rugosidad de la superficie y la microfilina de la superficie.

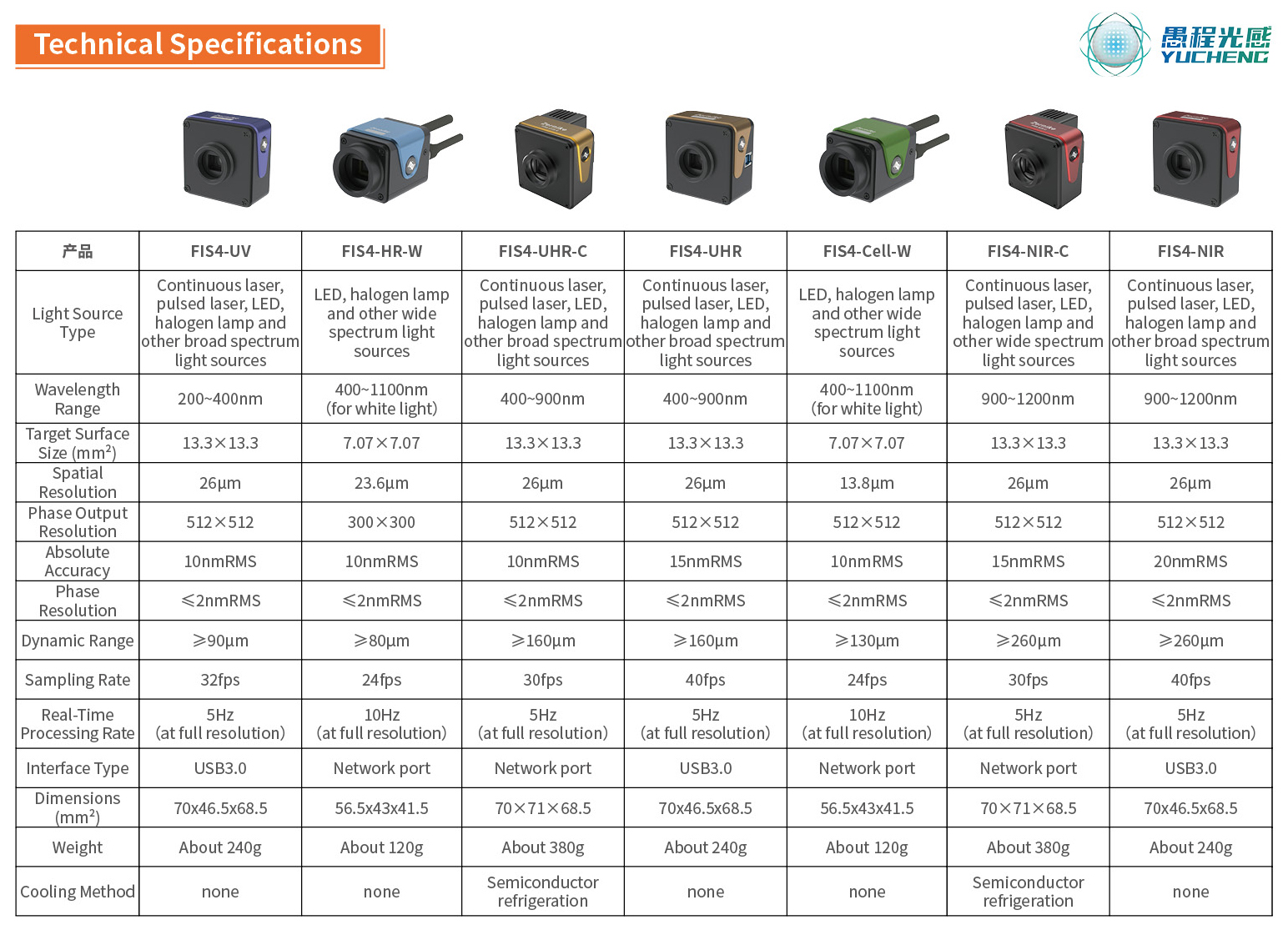

BoJiong FIS4 Sensor de frente de onda FIS4 Ultra-High Resolution (versión refrigerada) 400-900 Nuevo MéjicoParámetro (especificación)

BoJiong FIS4 Sensor de frente de onda FIS4 Ultra-High Resolution (versión refrigerada) 400-900 nm Característica y aplicación

Desde 2006, el equipo del profesor Yang Yongying en la Universidad de Zhejiang ha estado trabajando en el diseño de interferometría común y los algoritmos de reconstrucción del frente de onda en tiempo real durante 17 años. El equipo ha lanzado con éxito el sensor Wavefront de la serie FIS4 de amplio espectro, marcando un gran avance en el campo de detección óptica de alta precisión de mi país.

Esteultra- Sensor de frente de onda de alta resolución (versión refrigerada) Utiliza una innovadora arquitectura de ruta única óptica, eliminando la necesidad de una ruta óptica de referencia o una palanca de cambios de fase, permitiendo una experiencia verdaderamente plug-and-play. Su rendimiento excepcional se demuestra en múltiples dimensiones: operación estable sin una plataforma de aislamiento de vibración, capturando datos de frente de onda de alta precisión en tiempo real; La alta sensibilidad de RMS de 2 nm y una resolución de 512 × 512 (262,144 puntos de fase) permiten una visualización clara de detalles microscópicos en el objeto bajo prueba; Y, en un paquete compacto, del tamaño de un puño, cuenta con una amplia respuesta espectral de 400-900 nm y ofrece una pantalla de frente de onda 3D en tiempo real de resolución completa a 5 cuadros por segundo. La serie FIS4 está diseñada para exigir investigación científica y escenarios de inspección industrial de precisión. Puede servir con precisión en múltiples campos de alta gama, como análisis de calidad del haz láser, depuración del sistema de óptica adaptativa, medición de la superficie de componentes ópticos plano/esféricos, alineación y calibración del sistema óptico y calibración de ventanas ópticas y rugosidad de la superficie y caracterización de microprofiles, proporcionando una herramienta de medición central ideal para la medición moderna de opción moderna.

BoJiongFIS4 Sensor de frente de onda FIS4 Ultra-High Resolution (versión refrigerada) 400-900 Nuevo Méjico Solicitud

BoJiongFIS4 Sensor de frente de onda FIS4 Ultra-High Resolution (versión refrigerada) 400-900 Nuevo Méjico Detalles

ElFIS4 Ultra-High Resolution WaveFroSensor NT (versión refrigerada) 400-900 Nuevo Méjicose basa en una tecnología de difracción de cuatro ondas codificada aleatoria patentada única, que puede lograr la auto-interferencia del frente de onda en una sola ruta óptica, y el efecto de interferencia se forma directamente en el plano de imagen trasera. Este sistema reduce significativamente la dependencia de la coherencia de la fuente de luz y puede completar la medición de interferencia de alta precisión junto con una unidad de imagen convencional sin la necesidad de una palanca de cambios de fase. ElSensor de frente de onda FIS4Tiene una excelente resistencia a la vibración y estabilidad operativa, y puede lograr de manera estable la medición de frente de onda a nivel nanométrico incluso sin un dispositivo de aislamiento de vibración. En comparación con los sensores de Hartmann de tipo matriz de microlenses tradicionales, el sensor de frente de onda FIS4 puede proporcionar un muestreo de punto de fase más denso, un rango de adaptación espectral más amplio y un límite superior de medición dinámica más alto, al tiempo que mantiene una rentabilidad más competitiva, lo que lo convierte en una solución ideal para exigir escenarios de medición óptica.

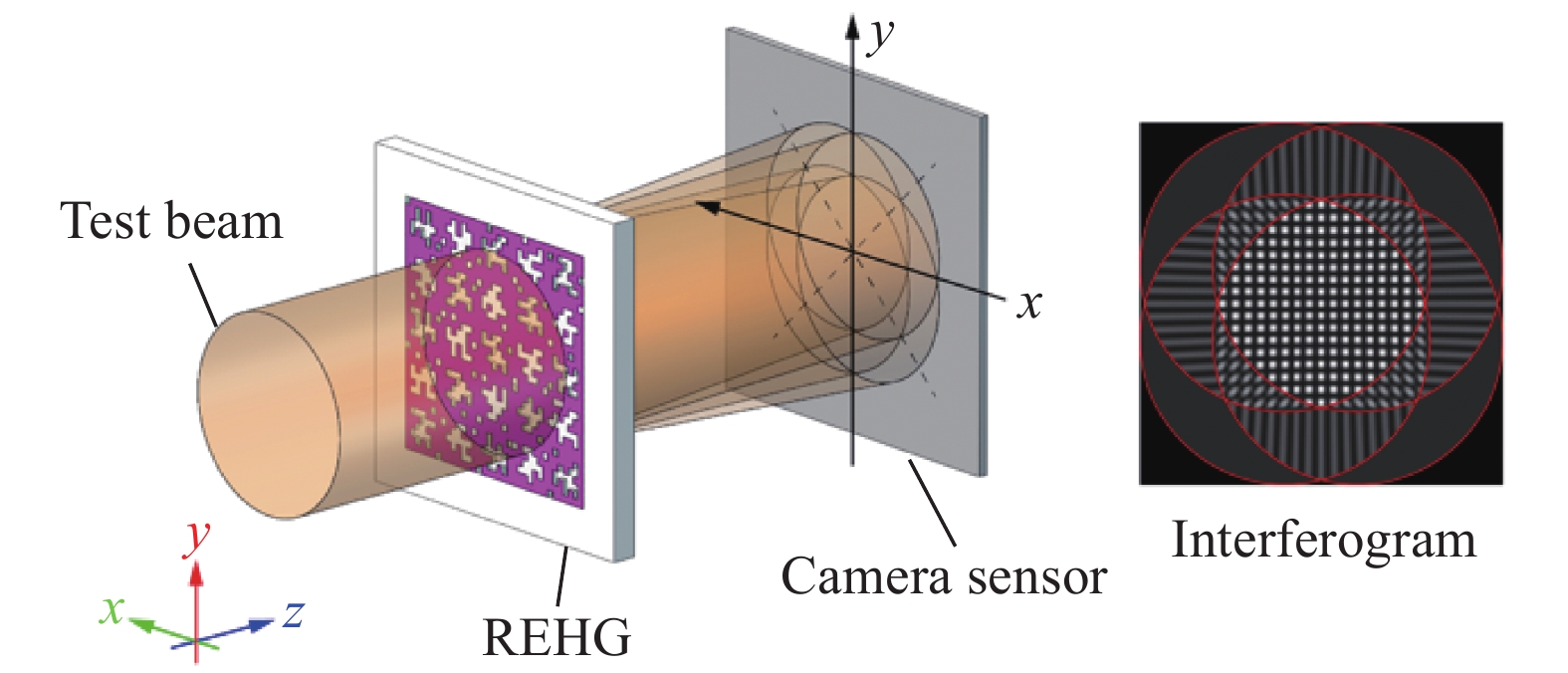

Fig.1. Principio de imágenes de fase basado en interferencia de corte lateral de cuatro ondas usando rejilla híbrida codificada aleatoriamente (REHG)

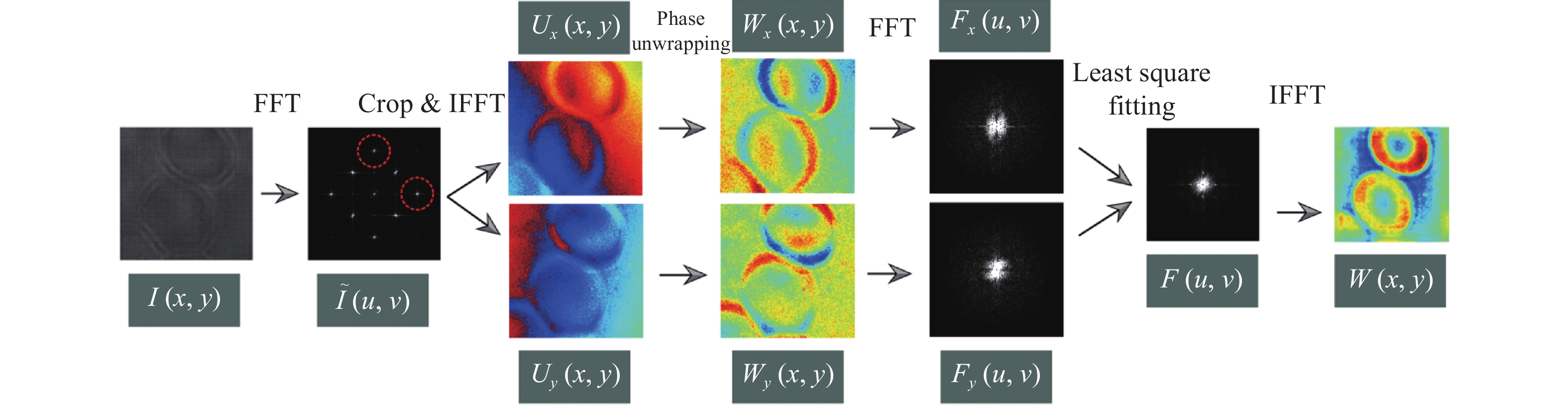

Fig.2. Reconstrucción del frente de onda cuadrada del cuadrado de cuatro ondas Interfrogr.

ElSensor de frente de onda FIS4, con su diseño altamente integrado, adaptabilidad ambiental excepcional, una resolución temporal superior y una amplia compatibilidad del sistema, se ha convertido en una innovación innovadora en metrología óptica. Este producto no solo demuestra un gran potencial en la investigación científica, sino que también ha ganado un alto reconocimiento en aplicaciones industriales. Inicialmente utilizado para la inspección de precisión en talleres ópticos tradicionales, elSensor de frente de onda FIS4ha servido con éxito campos especializados, como pruebas de superficie de componentes ópticos, análisis de calidad del haz láser y calibración del sistema de óptica adaptativa. Su aplicación ahora se ha expandido para incluir áreas de investigación de vanguardia, como imágenes biomédicas, seguimiento de nanopartículas, caracterización de la estructura de metasurez y monitoreo del campo de temperatura, lo que demuestra sus fuertes capacidades interdisciplinarias.

Gracias a su diseño mecánico compacto, elSensor de frente de onda FIS4Se puede integrar fácilmente en varios sistemas de imágenes de microscopía y plataformas ópticas complejas. Su arquitectura innovadora, basada en el principio de interferometría de ruta común, permite que el dispositivo mantenga la precisión de medición a nivel nanométrico incluso en entornos de alta vibración, asegurando un funcionamiento estable sin la necesidad de dispositivos de aislamiento de vibraciones adicionales. El sensor también presenta una reconstrucción de frente de onda de una sola exposición, que permite una captura precisa de procesos dinámicos de alta velocidad, como movimiento de fluido, transitorios de partículas y transmisión láser, y proporcionando un análisis cuantitativo preciso.

En la investigación biomédica, el sistema FIS4 ha logrado con éxito imágenes cuantitativas tridimensionales sin etiquetas de una variedad de células vivas (incluidas COS-7, HT1080, RPE, CHO, HEK y Neuronas primarias), reduciendo significativamente la fototoxicidad y proporciona un nuevo enfoque técnico para estudiar la dinámica celular. La capacidad de imagen de retardo de fase del sistema también permite imágenes de alto contraste de estructuras birrefringentes, como fibras de colágeno y el citoesqueleto, avanzando significativamente en la investigación en mecánica y patología de los tejidos.

Notablemente, elSensor de frente de onda FIS4La arquitectura técnica demuestra una escalabilidad significativa de banda cruzada. Sus principios de diseño se han aplicado con éxito al desarrollo de sistemas de imágenes de fase en las bandas de rayos X, infrarrojos de onda media (MWIR) y infrarrojos de onda larga (LWIR), proporcionando soluciones de medición innovadores para la ciencia de los materiales, la gestión térmica y la seguridad de la defensa nacional. En los últimos años, el sensor también ha encontrado una aplicación generalizada en los campos emergentes, como la evaluación de la manipulación de fase de metasuperficie y la caracterización de las propiedades ópticas de los materiales bidimensionales, lo que demuestra su valor significativo y una amplia aplicabilidad como una herramienta de investigación fundamental.
