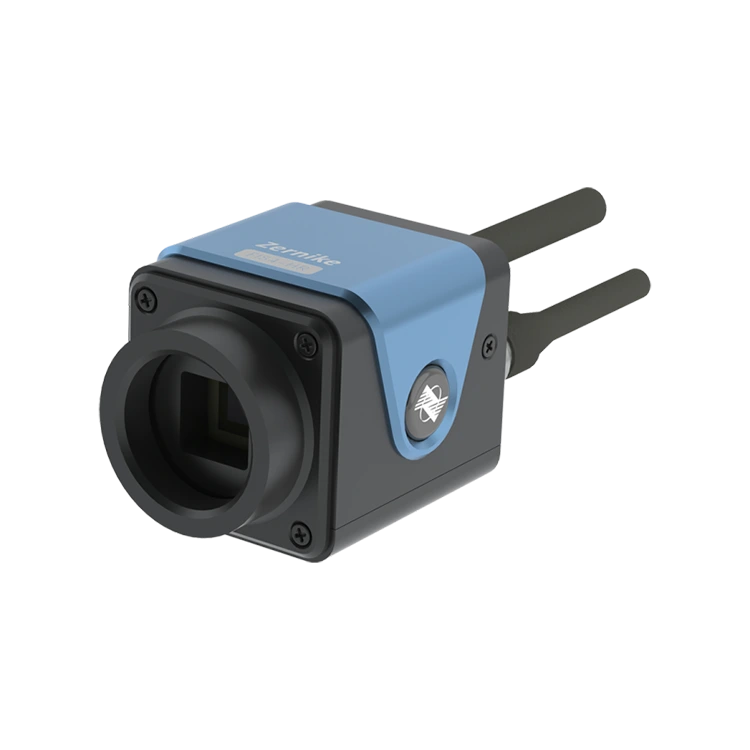

Detector de frente de onda FIS4 HR-W

Introducir el detector de frente de onda Bojiong FIS4 HR-W, una herramienta de medición interferométrica altamente eficiente, diseñada meticulosamente para aplicaciones de grado industrial, investigación científica de vanguardia y el sector de seguridad nacional. Con su rendimiento excepcional, este sensor proporciona a los usuarios capacidades de detección de frente de onda sin precedentes, lo que permite a los usuarios de varias industrias para lograr avances en el campo de la medición de precisión.

Este sensor BoJiong cuenta con una resolución asombrosamente alta de hasta 300 × 300 (90,000) puntos de fase y un amplio rango de respuesta espectral de 400-1100 nm, lo que garantiza una precisión y confiabilidad sobresalientes en diversas aplicaciones de medición óptica. Su ventaja tecnológica única radica en la adopción de una tecnología patentada de difracción de cuatro ondas codificada aleatoria, lo que elimina la necesidad de operaciones complejas de cambio de fase. La auto-interferencia del frente de onda se puede lograr en una sola medida, y los patrones de interferencia se generan directamente en la posición del plano de imagen trasera.

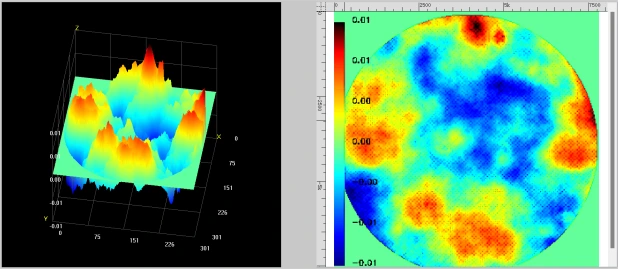

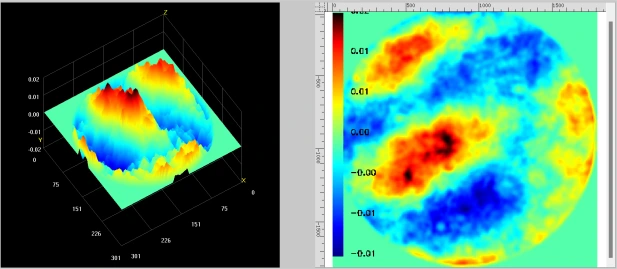

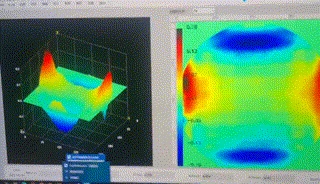

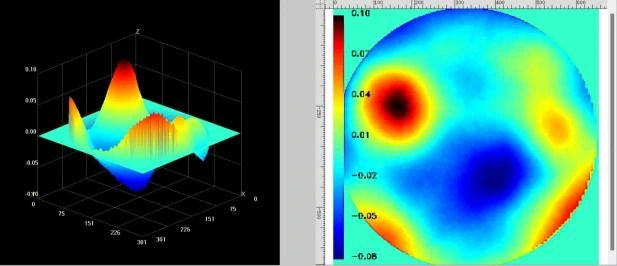

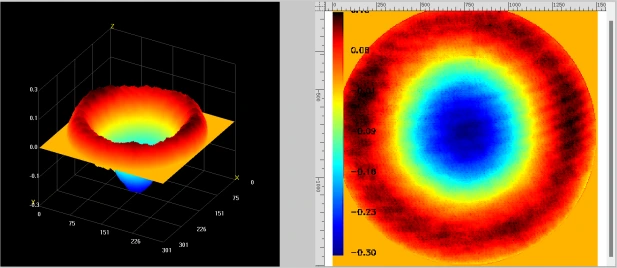

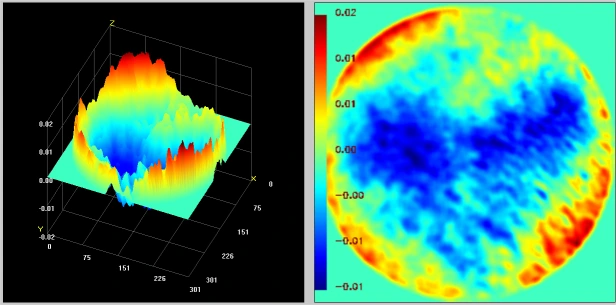

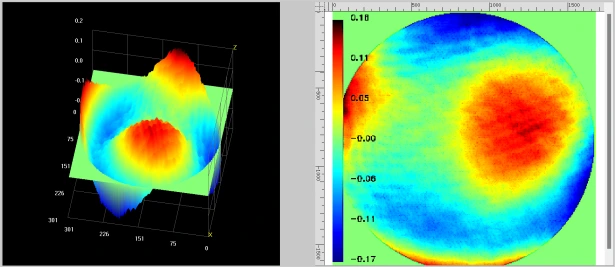

Aún más impresionante, el sensor BoJiong es capaz de mostrar los resultados de medición 3D en una resolución completa en tiempo real, con una velocidad de cuadro de hasta 10 fps, presentando instantáneamente la topografía tridimensional del frente de onda. Este sensor es perfectamente adecuado para la detección del frente de onda del haz láser, los sistemas ópticos adaptativos, la calibración del sistema óptico, la inspección de ventanas ópticas y la medición del plano óptico y las formas esféricas. Además, puede detectar con precisión la rugosidad de la superficie y las micro-perfiles, lo que hace que sus áreas de aplicación sean extremadamente amplias.

El detector de frente de onda Bojiong FIS4 HR-W es fácil de operar y posee resistencia y estabilidad de vibración ultra alta, proporcionando a los usuarios una solución de medición de detección de frente de onda ideal. Logra mediciones de precisión a nivel nanométrico sin la necesidad de aislamiento de vibraciones, mejorando significativamente la eficiencia y precisión de la medición. Elegir BoJiong significa elegir un nuevo estándar para medición eficiente, precisa y estable frente a la onda.

Especificación

Característica

◆ 100% desarrollado a nivel nacional

◆ Interferencia propia de luz de una sola vía, no se requiere espejo de referencia

◆ Spectrum ancho 400 nm ~ 1100 nm banda

◆ Resolución de alta fase de 2 nm rms

◆ Fuerte resistencia a la vibración, no hay necesidad de aislamiento de vibración óptica

◆ Construcción de ruta de luz de interferencia fácil y rápida

◆ Admite vigas colimadas y grandes vigas convergentes de NA

 Solicitud

Esta detección de frentes de onda de BoJiong FIS4 HR-W en la detección del frente de onda del haz láser, óptica adaptativa, medición de la forma de la superficie, calibración del sistema óptico, detección de ventanas ópticas, plano óptico, medición de forma de superficie esférica, detección de rugosidad de la superficie

 Detalles

BoJiong FIS4 HR-W Wavefront Detector fue desarrollado por un equipo de profesores de la Universidad de Zhejiang y la Universidad Tecnológica de Nanyang, Singapur. El sensor es adecuado para el análisis de calidad del haz láser, detección de campo de flujo de plasma, medición en tiempo real de la distribución de campo de flujo de alta velocidad, evaluación de calidad de imagen del sistema óptico, medición del perfil microscópico y imágenes de fase cuantitativa de células biológicas. Está especialmente desarrollado para una medición interferométrica conveniente en la industria, la investigación científica y la defensa nacional. With high resolution of 300×300 (90,000) phase points, wide spectral response of 400-1100nm, and 10 frames of full-resolution real-time 3D result display, it provides an ideal wavefront sensing measurement tool for beam wavefront detection, adaptive optics, optical system calibration, optical window detection, optical plane surface shape, spherical surface shape measurement, surface roughness, and surface microscopic profile detección.

FIS4 HR-W utiliza tecnología patentada de difracción de cuatro ondas codificada aleatoria para lograr la interferencia propia de un frente de onda medido de un solo canal, y la interferencia ocurre en la posición del plano de imagen trasero. Tiene bajos requisitos sobre la coherencia de la fuente de luz, no requiere un cambio de fase y puede lograr una medición interferométrica utilizando un sistema de imágenes ordinario. Tiene resistencia a la vibración ultra alta y estabilidad ultra alta, y puede lograr la medición de precisión de nivel NM sin aislamiento de vibración. En comparación con el sensor Hartmann de Microlens Array, tiene más puntos de fase de alta resolución, un rango de banda adaptativo más amplio, un rango dinámico más grande y un mejor rendimiento de costos.
