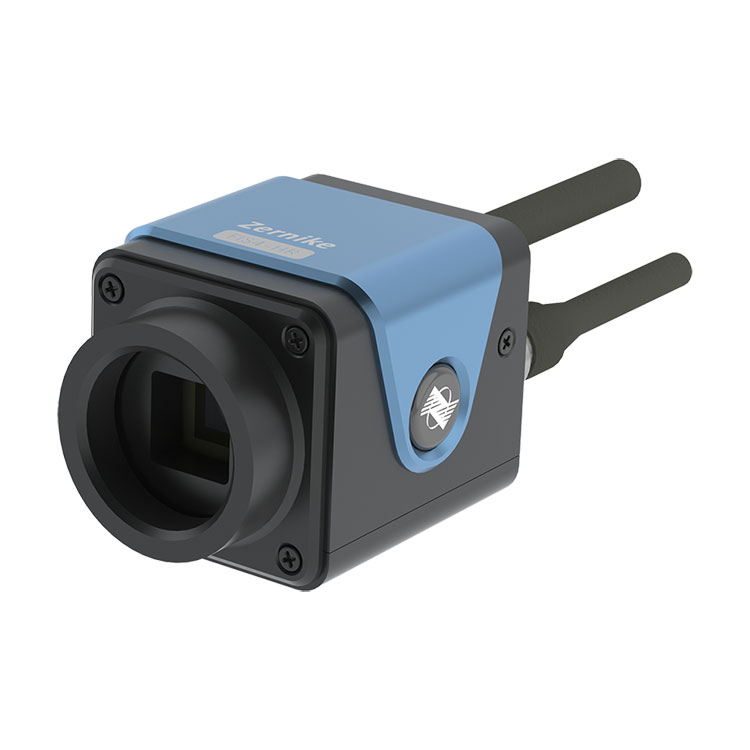

Sensor de frente de onda de alta resolución

El sensor de frente de onda de alta resolución, que muestra 10 fotogramas de resultados 3D de resolución completa en tiempo real, cuenta con una alta resolución de 300×300 (90.000) puntos de fase y una amplia respuesta espectral que oscila entre 400 y 1100 nm. Es adecuado para aplicaciones como detección de frente de onda de haz láser, óptica adaptativa, calibración de sistemas ópticos, inspección de ventanas ópticas, medición de la forma de superficies planas ópticas, medición de la forma de superficies esféricas, rugosidad de superficies y detección de microperfiles de superficies, proporcionando una solución ideal. Herramienta para detección y medición de frente de onda.

Especificación del artículo:

Característica del sensor de frente de onda de alta resolución BOJIONG

◆ Admite haces colimados y grandes haces convergentes NA

◆Alta resolución de 300×300 (90000) puntos de fase

◆Autointerferencia de luz de un solo canal, no se requiere espejo de referencia

◆Banda de amplio espectro de 400 nm ~ 1100 nm

◆ Resolución de fase alta de 2 nm RMS

◆Resistencia a vibraciones ultraalta, sin necesidad de aislamiento óptico de vibraciones

◆Lograr una construcción de ruta de luz de interferencia simple y rápida

 Aplicación del sensor de frente de onda de alta resolución BOJIONG

Este sensor de frente de onda de alta resolución BOJIONG se utiliza en detección de frente de onda de rayo láser, óptica adaptativa, medición de forma de superficie, calibración de sistema óptico, detección de ventana óptica, plano óptico, medición de forma de superficie esférica, detección de rugosidad de superficie.

Detalles del sensor de frente de onda de alta resolución BOJIONG

Sensor de frente de onda de alta resolución BOJIONGH desarrollado por un equipo de profesores de la Universidad de Zhejiang y la Universidad Tecnológica de Nanyang de Singapur, con tecnología patentada nacional, combina difracción e interferencia para lograr una interferencia de corte transversal común de cuatro ondas, con sensibilidad de detección superior y antivibración. Rendimiento y puede realizar interferometría dinámica en tiempo real y de alta velocidad sin aislamiento de vibración. La medición en tiempo real muestra una velocidad de cuadros de más de 10 cuadros. Al mismo tiempo, el sensor FIS4 tiene una resolución de fase ultraalta de 512 × 512 (260.000 puntos de fase), la banda de medición cubre 200 nm ~ 15 μm, la sensibilidad de medición alcanza los 2 nm y la repetibilidad de la medición es mejor que 1/1000 λ ( RMS). Se puede utilizar para análisis de la calidad del rayo láser, detección del campo de flujo de plasma, medición en tiempo real de la distribución del campo de flujo de alta velocidad, evaluación de la calidad de la imagen del sistema óptico, medición del perfil microscópico e imágenes de fase cuantitativa de células biológicas.
