FLS4 Sensor de frente de onda de alta resolución 400-1100 nm

FIS4 Sensor de frente de onda de alta resolución 400-1100 nm

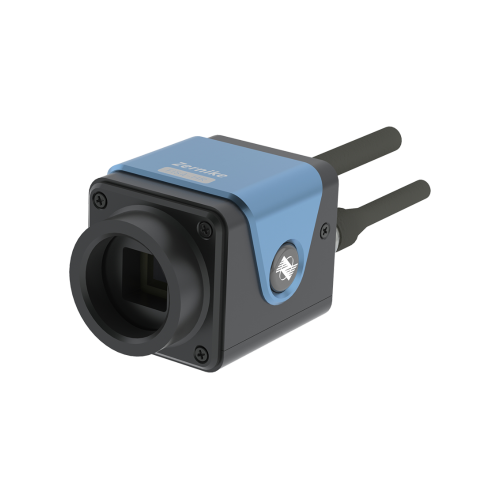

El BoJiongFIS4 HR-W Sensor de frente de onda 400-1100 nmCuenta con puntos de detección de fase de alta resolución 300x300 y un núcleo computacional de alto rendimiento (con precisión de medición de hasta 2 nm RMS), proporcionando datos de frente de onda en tiempo real a una resolución completa a 10 cuadros por segundo. Su revolucionario diseño de interferometría de ruta común garantiza un funcionamiento estable incluso en entornos de alta vibración sin la necesidad de aislamiento de vibraciones. Su algoritmo de rejilla y potente algoritmo de reconstrucción codificados aleatoriamente de desarrollados a nivel nacional garantiza una excelente resistencia a la interferencia, un rendimiento preciso de medición y una amplia aplicabilidad industrial.

BoJiongSensor de frente de onda FIS4-HR-W 400-1100 nm Introducción

El BoJiongFIS4 Sensor de frente de onda de alta resolución 400-1100 nmes el último producto de inspección óptica de alta precisión de nuestra empresa. Cumple con los estándares de certificación ISO 9001 y China National Institute of Metrology (NIM) y viene con una garantía de un año. ElSensor de frente de onda FIS4-HR-WUtiliza la interferometría de ruta común y un algoritmo de reconstrucción de frente de onda en tiempo real, eliminando la necesidad de cambiar de fase y ofrecer una resistencia de vibración excepcional. Diseñado para cumplir con los requisitos de investigación e inspección industrial más estrictos, ofrece operación plug-and-play y mantenimiento simple.

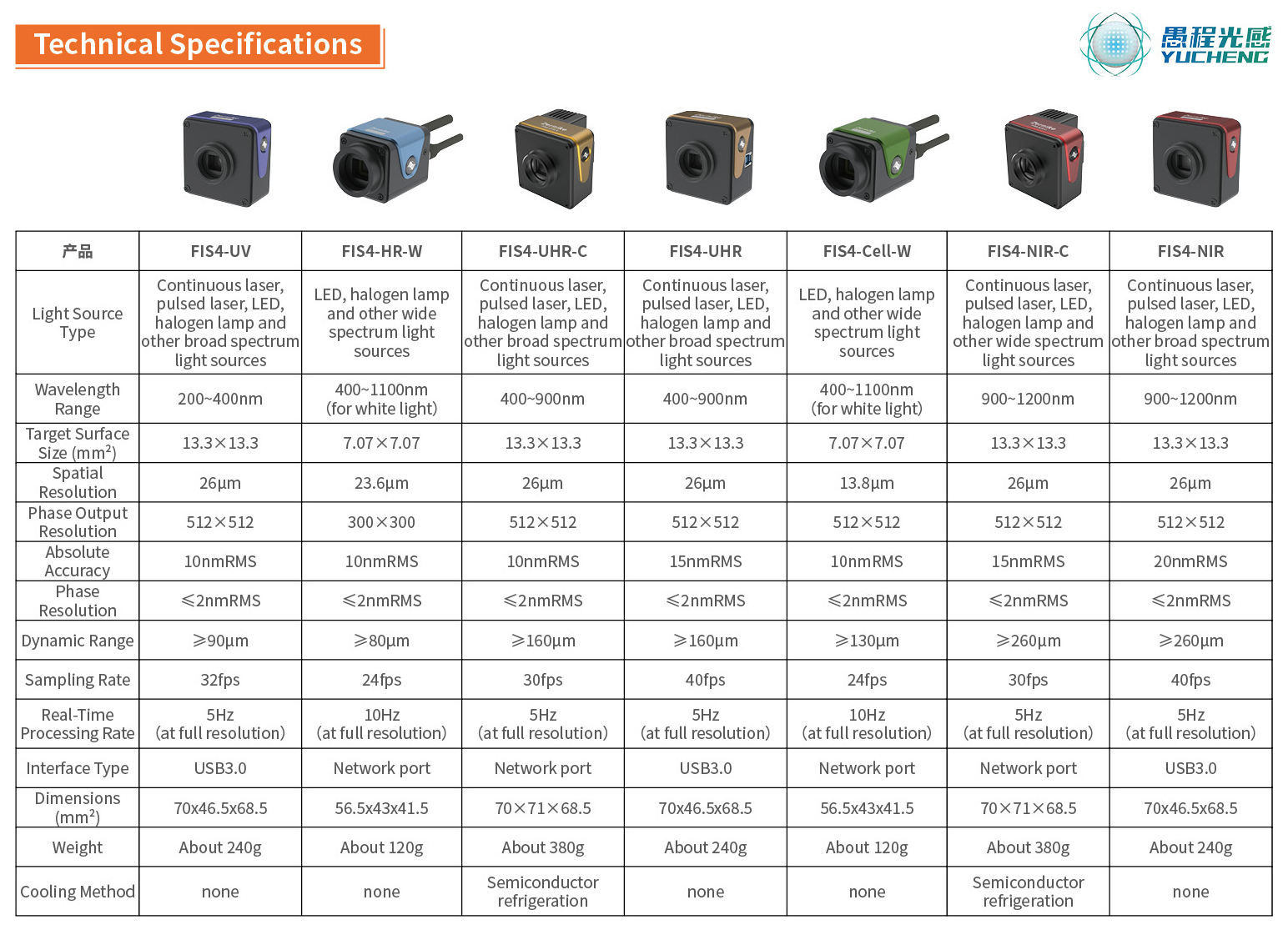

BoJiongSensor de frente de onda FIS4-HR-W 400-1100 nm Parámetro (especificación)

BoJiongSensor de frente de onda FIS4-HR-W 400-1100 nm Característica y aplicación

 Desde 2006, el equipo del profesor Yang Yongying en la Universidad de Zhejiang ha lanzado el amplio espectroSensores de frente de onda de la serie FIS4Después de 17 años de investigación y desarrollo, utilizando el diseño de ruta común y los algoritmos de reconstrucción del frente de onda en tiempo real.

· La detección en tiempo real de los datos del frente de onda es posible sin la necesidad de una vibración

Plataforma de aislamiento.

· La sensibilidad puede alcanzar los 2 nm rms.

· El diseño de ruta óptica única elimina la necesidad de luz de referencia, lo que permite la operación de plug-and-play.

· El tamaño es solo del tamaño de un puño.

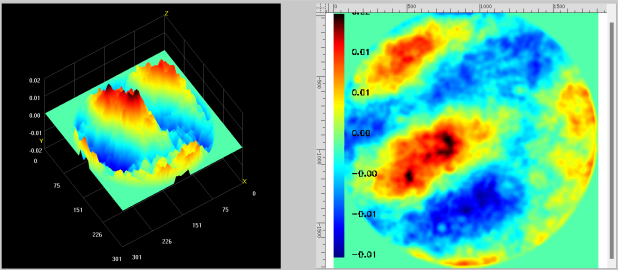

EsteFIS4 Sensor de frente de onda de alta resolución 400-1100 nmestá diseñado para una interferometría conveniente en la industria, la investigación científica y la defensa nacional. With a high resolution of 300×300 (90,000) phase points, a wide spectral response from 400 to 1100 nm, and 10 frames of real-time 3D display at full resolution, it provides an ideal wavefront sensing measurement tool for applications such as beam wavefront measurement, adaptive optics, optical system calibration, optical window inspection, optical flat and spherical surface shape measurement, surface roughness, and surface Inspección de micro-perfil.

BoJiongSensor de frente de onda FIS4-HR-W 400-1100 nm Solicitud

BoJiongSensor de frente de onda FIS4-HR-W 400-1100 nm  Detalles

ElFIS4 Sensor de frente de onda de alta resolución 400-1100 nmUtiliza tecnología patentada de difracción de cuatro ondas codificada aleatoria para lograr la interferencia propia de un solo frente de onda medido, generando interferencia en el plano de imagen trasera. Requiere coherencia mínima de la fuente de luz y elimina la necesidad de cambiar de fase, lo que permite mediciones interferométricas utilizando sistemas de imágenes estándar. ElSensor de frente de onda FIS4-HR-W Ofrece resistencia y estabilidad de vibración excepcionales, logrando una precisión a nivel nanómetro sin la necesidad de aislamiento de vibración. En comparación con los sensores de Hartmann de matriz de microlenses, cuenta con más puntos de fase de alta resolución, un rango de longitud de onda más amplio, un mayor rango dinámico y una relación de precio-rendimiento superior.

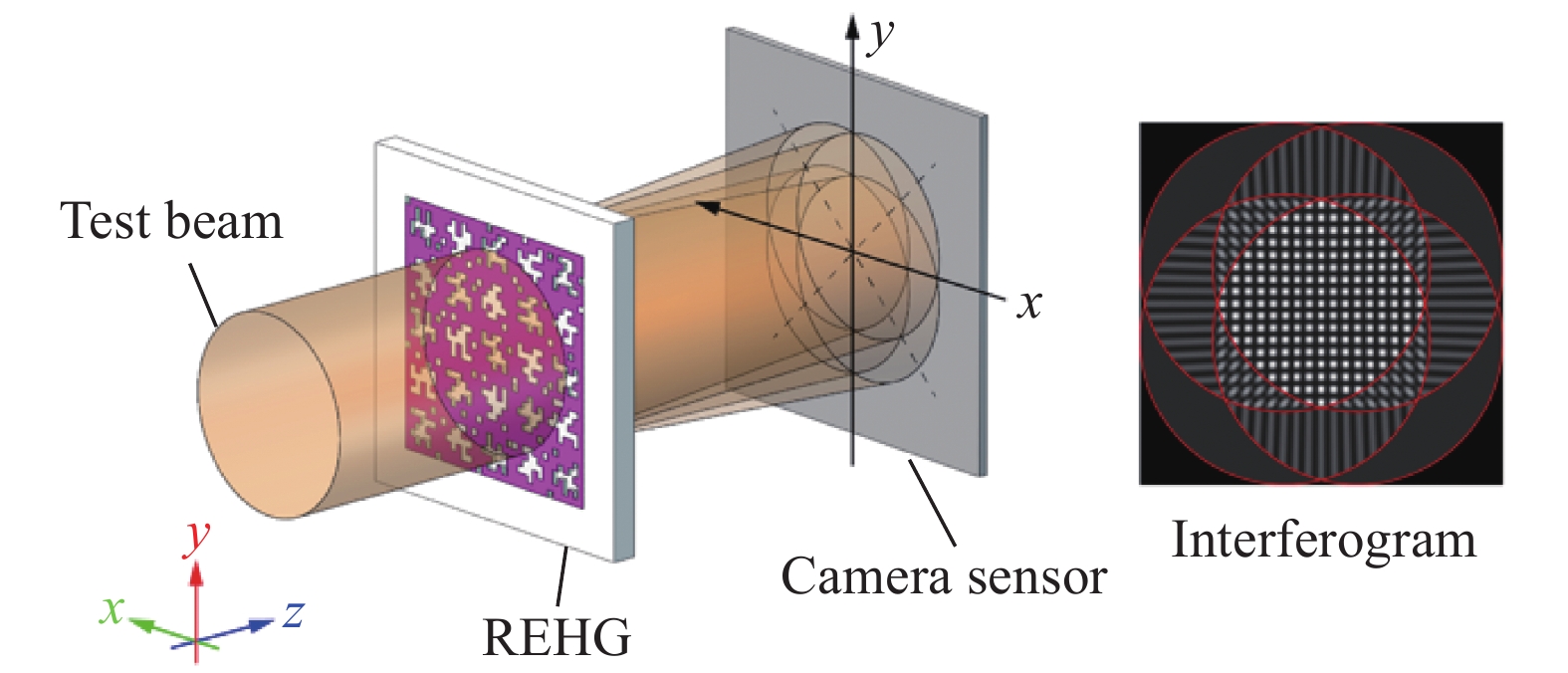

Fig.1. Principio de imágenes de fase basado en interferencia de corte lateral de cuatro ondas usando rejilla híbrida codificada aleatoriamente (REHG)

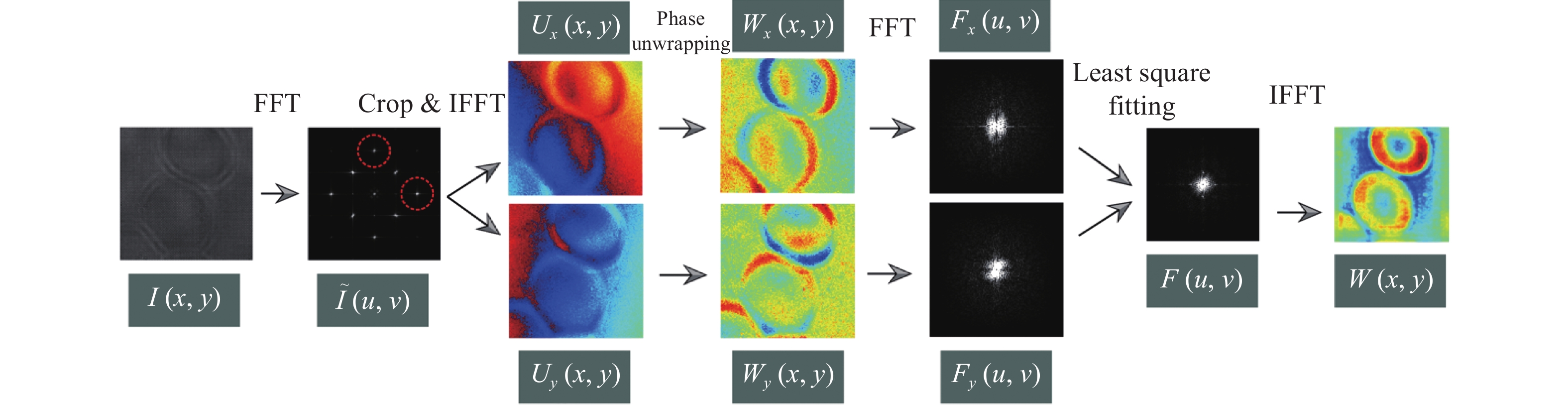

Fig. 2. Reconstrucción del frente de onda cuadrada del interferograma de corte lateral de cuatro ondas

ElSensor de frente de onda FIS4, debido a sus ventajas únicas, como compacidad, robustez, alta resolución temporal y compatibilidad con los sistemas de microscopía existentes, se ha convertido en una herramienta poderosa y versátil con una amplia gama de aplicaciones en investigación e industria. Inicialmente utilizado para la inspección tradicional de la planta de la tienda óptica, incluida la prueba de componentes ópticos, la evaluación del haz láser y la óptica adaptativa, sus aplicaciones se han expandido para incluir imágenes biomédicas, posicionamiento de nanopartículas, caracterización de metasurez y caracterización de gradiente de temperatura.

ElSensor de frente de onda FIS4El diseño compacto facilita la integración en los sistemas de microscopía existentes, mientras que su robustez se demuestra por su capacidad para mantener una sensibilidad interferométrica precisa incluso en entornos de alta vibración. Además, el sensor de frente de onda FIS4 es capaz de mediciones de un solo disparo, lo que permite la captura de procesos dinámicos rápidos. En investigación biomédica, elSensor de frente de onda FIS4Se ha utilizado para imágenes de alta resolución, de alta resolución y en tiempo real de una variedad de células vivas, como COS-7, células HT1080, células RPE, células CHO, células HEK y neuronas.

ElSensor de frente de onda FIS4También se ha utilizado para la imagen de retardo de fase, proporcionando un fuerte contraste para visualizar el tejido anisotrópico y las estructuras subcelulares como las fibras de colágeno y el citoesqueleto. Esta tecnología también se ha extendido a las imágenes de fase en las regiones de rayos X, infrarrojos de longitud de onda media (MWIR) e infrarrojos de longitud de onda larga (LWIR), lo que demuestra aún más su potencial para aplicaciones interdisciplinarias. Además, investigaciones recientes que usan elSensor de frente de onda FIS4ha aplicado ampliamente la tecnología de detección de frente de onda a la caracterización de metasurfaces y materiales bidimensionales, lo que demuestra sus diversos usos y su valor potencial en la ciencia de la óptica y los materiales.
