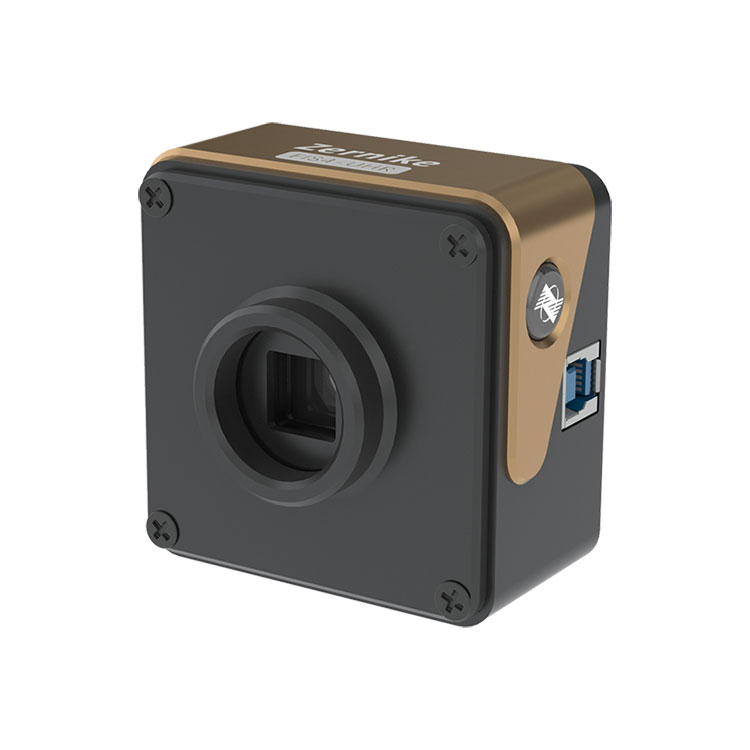

En comparación con los sensores Hartmann de conjunto de microlentes tradicionales, el sensor interferométrico de cuatro ondas de ultra alta definición BOJIONG no solo ofrece más puntos de fase, lo que garantiza una alta resolución y la capacidad de revelar características detalladas en las mediciones, sino que también tiene un ancho de banda adaptativo más amplio y un mayor rango dinámico. , lo que le permite satisfacer una gama más amplia de necesidades y condiciones de medición.
La resolución de ultra alta definición del sensor BOJIONG alcanza 512×512 (262,144 puntos de fase), complementada por su amplia respuesta espectral de 400 a 1100 nanómetros, lo que garantiza una alta precisión y confiabilidad en diversas condiciones ópticas. Además, admite la visualización de 10 fotogramas de resultados 3D en tiempo real y resolución completa, lo que proporciona a los usuarios resultados de medición dinámicos e inmediatos, lo que mejora significativamente la eficiencia del trabajo.
Rango de onda |
400nm~1100nm |
Tamaño objetivo |
7,07 mm × 7,07 mm |
Resolucion espacial |
23,6 µm |
Resolución de muestreo |
2048×2048 |
Resolución de fase |
300×300(90000píxeles) |
Precisión absoluta |
<2nmRMS |
Gama dinámica |
10 nmRMS |
Tasa de muestreo |
110μm(150lm) |
Velocidad de procesamiento en tiempo real |
24 fps |
Tipo de interfaz |
10 Hz (a máxima resolución) |
Dimensión |
CORTAR |
Peso |
56,5 mm × 43 mm × 41,5 mm |
Rango de onda |
alrededor de 120 g |
◆Banda de amplio espectro de 400 nm ~ 1100 nm
◆ Resolución de fase alta de 2 nm RMS
◆Resolución ultraalta de 512×512 (262144) puntos de fase
◆Autointerferencia de luz de un solo canal, no se requiere luz de referencia
◆Resistencia a vibraciones ultraalta, sin necesidad de aislamiento óptico de vibraciones
◆Al igual que las imágenes, construcción de ruta óptica fácil y rápida
◆ Admite haces colimados y grandes haces convergentes NA
Este sensor interferométrico de cuatro ondas de ultra alta resolución BOJIONG se utiliza en detección de frente de onda de rayo láser, óptica adaptativa, medición de la forma de la superficie, calibración del sistema óptico, detección de ventanas ópticas, plano óptico, medición de la forma de la superficie esférica y detección de rugosidad de la superficie.
detección de frente de onda de rayo láser |
Medición óptica de la forma de una superficie plana |
Medición óptica de la forma de la superficie esférica |
Medición de aberración de sistemas ópticos. |
Detección óptica de piezas de ventana |
Medición de la distribución de la red dentro del material. |
Óptica adaptativa: respuesta de detección de frente de onda en modo Zernike |
|
Sensor interferométrico de cuatro ondas de alta resolución BOJIONG desarrollado por un equipo de profesores de la Universidad de Zhejiang y la Universidad Tecnológica de Nanyang de Singapur. Adoptando tecnología nacional patentada, este sensor combina difracción e interferencia para lograr una interferencia de corte transversal de cuatro ondas, ofreciendo una sensibilidad de detección y vibración superiores. resistencia.
Puede realizar interferometría dinámica de alta velocidad en tiempo real sin aislamiento de vibraciones, con una velocidad de fotogramas de medición en tiempo real superior a 10 fotogramas. El rango de medición del sensor FIS4 cubre de 200 nm a 15 μm y presenta una resolución de fase ultraalta de 512 × 512 (260 000 puntos de fase). Tiene una repetibilidad de medición mejor que 1/1000λ (RMS) y una sensibilidad de 2 nm.
Este sensor es adecuado para el análisis de la calidad del rayo láser, la detección del campo de flujo de plasma, la medición en tiempo real de la distribución del campo de flujo de alta velocidad, la evaluación de la calidad de la imagen del sistema óptico, la medición del perfil microscópico y la obtención de imágenes de fase cuantitativa de células biológicas.
FIS4 Parámetros técnicos de cada serie de productos. |
||||||
|
|
|
|
|
|
|
Producto |
FIS4-UV |
FIS4-HR |
RELOJ FIS4 |
FIS4-HS |
FIS4-Celda |
FIS4-NIR |
Rango de onda |
200~450nm |
400~1100nm |
400~1100nm |
400~1100nm |
400~1100nm |
900~1200nm |
Tamaño objetivo mm² |
13,3×13,3 |
7,07×7,07 |
13,3×13,3 |
10,24×10,24 |
7,07×7,07 |
13,3×13,3 |
Resolucion espacial |
26 μm |
23,6 µm |
26 μm |
24,4 μm |
23,6 µm |
26 μm |
Píxel de imagen |
- |
2048×2048 |
- |
- |
2048×2048 |
- |
Resolución de salida de fase |
512×512 (262144 píxeles) |
300×300(90000píxeles) |
512×512(262144píxeles) |
420×420(176400píxeles) |
300×300(90000píxeles) |
512×512(262144píxeles) |
Resolución de fase |
<2nmRMS |
<2nmRMS |
<2nmRMS |
<2nmRMS |
<2nmRMS |
<2nmRMS |
Precisión absoluta |
10 nmRMS |
10 nmRMS |
15 nmRMS |
10 nmRMS |
10 nmRMS |
15 nmRMS |
Gama dinámica |
90 μm (256 minutos) |
110 μm (150 minutos) |
162μm (256 minutos) |
132 μm (210 minutos) |
110 μm (150 minutos) |
270 μm (256 minutos) |
Tasa de muestreo |
32 fps |
24 fps |
45 fps |
107fps |
24 fps |
45 fps |
Velocidad de procesamiento en tiempo real |
10Hz (Resolución completa) |
10Hz (Resolución completa) |
10Hz (Resolución completa) |
10Hz (Resolución completa) Admite procesamiento por lotes retrasado |
10Hz (Resolución completa) |
10Hz (Resolución completa) |
Tipo de interfaz |
USB3.0 |
CORTAR |
USB3.0 |
CORTAR |
CORTAR |
USB3.0 |
Interfaz externa |
- |
- |
- |
- |
Puerto C |
- |
Tamaño mm² |
70x46,5x68,5 |
56,5x43x41,5 |
70x46,5x68,5 |
56,5x43x41,5 |
56,5x43x41,5 |
70x46,5x68,5 |
peso |
aproximadamente 240 g |
alrededor de 120 g |
aproximadamente 240 g |
alrededor de 120 g |
alrededor de 120 g |
aproximadamente 240 g |
