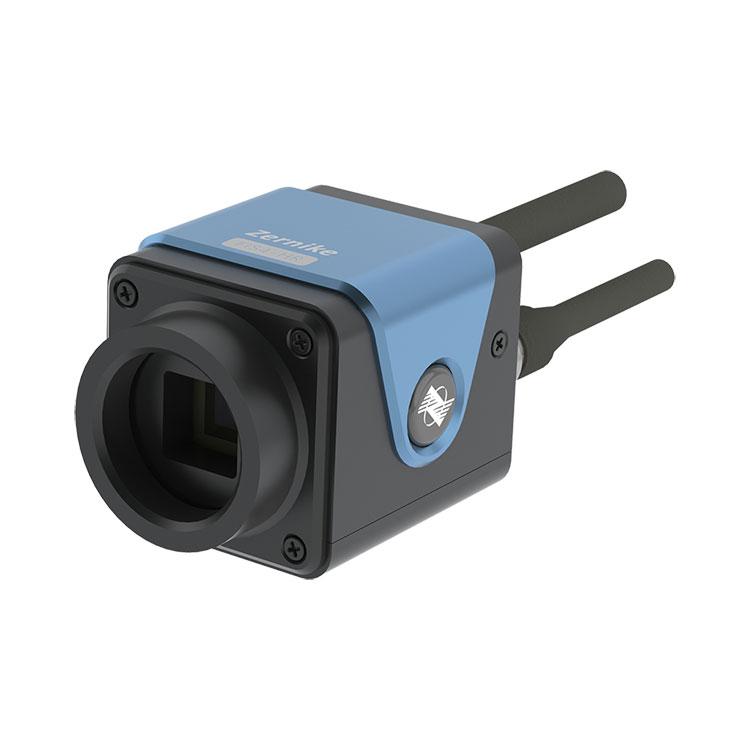

Sensor interferométrico de cuatro ondas de alta resolución

El sensor interferométrico de cuatro ondas de alta resolución es una herramienta de medición interferométrica altamente eficiente diseñada específicamente para aplicaciones industriales, investigación científica y sectores de defensa nacional.

Con su excelente rendimiento, este sensor ofrece una alta resolución de 300×300 (90 000) puntos de fase y un amplio rango de respuesta espectral de 400-1100 nm, lo que garantiza precisión y confiabilidad en diversos escenarios de medición óptica.

Sus características técnicas únicas incluyen el uso de tecnología patentada de difracción de cuatro ondas codificada aleatoriamente, que permite al sensor lograr la autointerferencia en un único frente de onda medido y producir interferencia en la posición del plano de la imagen trasera, sin la necesidad de complejos cambios de fase. técnicas.

Además, el sensor de BOJIONG es capaz de mostrar resultados 3D en resolución completa a 10 cuadros por segundo en tiempo real, adecuado para detección de frente de onda de rayo láser, sistemas ópticos adaptativos, calibración de sistemas ópticos, inspección de ventanas ópticas, así como mediciones de plano óptico y formas esféricas, incluida la rugosidad de la superficie y la detección de microperfiles.

Con su fácil operación, resistencia a la vibración ultra alta y estabilidad, este sensor de BOJIONG proporciona una solución de medición de detección de frente de onda ideal, logrando mediciones de precisión a nivel nanométrico sin la necesidad de aislamiento de vibraciones, lo que mejora significativamente la eficiencia y precisión de la medición.

Especificación del sensor interferométrico de cuatro ondas de alta resolución

Característica del sensor interferométrico de cuatro ondas de alta resolución BOJIONG

◆Lograr una construcción de ruta de luz de interferencia simple y rápida

◆ Admite haces colimados y grandes haces convergentes NA

◆Alta resolución de 300×300 (90000) puntos de fase

◆Autointerferencia de luz de un solo canal, no se requiere espejo de referencia

◆Banda de amplio espectro de 400 nm ~ 1100 nm

◆ Resolución de fase alta de 2 nm RMS

◆Resistencia a vibraciones ultraalta, sin necesidad de aislamiento óptico de vibraciones

 Aplicación del sensor interferométrico de cuatro ondas de alta resolución

Este sensor interferométrico de cuatro ondas de alta resolución BOJIONG se utiliza en detección de frente de onda de rayo láser, óptica adaptativa, medición de la forma de la superficie, calibración del sistema óptico, detección de ventanas ópticas, plano óptico, medición de la forma de la superficie esférica, detección de rugosidad de la superficie.

Detalles del sensor interferométrico de cuatro ondas de alta resolución

Sensor interferométrico de cuatro ondas de alta resolución BOJIONG desarrollado por un equipo de profesores de la Universidad de Zhejiang y la Universidad Tecnológica de Nanyang de Singapur, con tecnología nacional patentada, combina difracción e interferencia para lograr una interferencia de corte transversal común de cuatro ondas, con una sensibilidad de detección superior y Rendimiento antivibración y puede realizar interferometría dinámica en tiempo real y de alta velocidad sin aislamiento de vibraciones. La medición en tiempo real muestra una velocidad de cuadros de más de 10 cuadros.

Al mismo tiempo, el sensor FIS4 tiene una resolución de fase ultraalta de 512 × 512 (260.000 puntos de fase), la banda de medición cubre 200 nm ~ 15 μm, la sensibilidad de medición alcanza los 2 nm y la repetibilidad de la medición es mejor que 1/1000 λ ( RMS). Se puede utilizar para análisis de la calidad del rayo láser, detección del campo de flujo de plasma, medición en tiempo real de la distribución del campo de flujo de alta velocidad, evaluación de la calidad de la imagen del sistema óptico, medición del perfil microscópico e imágenes de fase cuantitativa de células biológicas.
