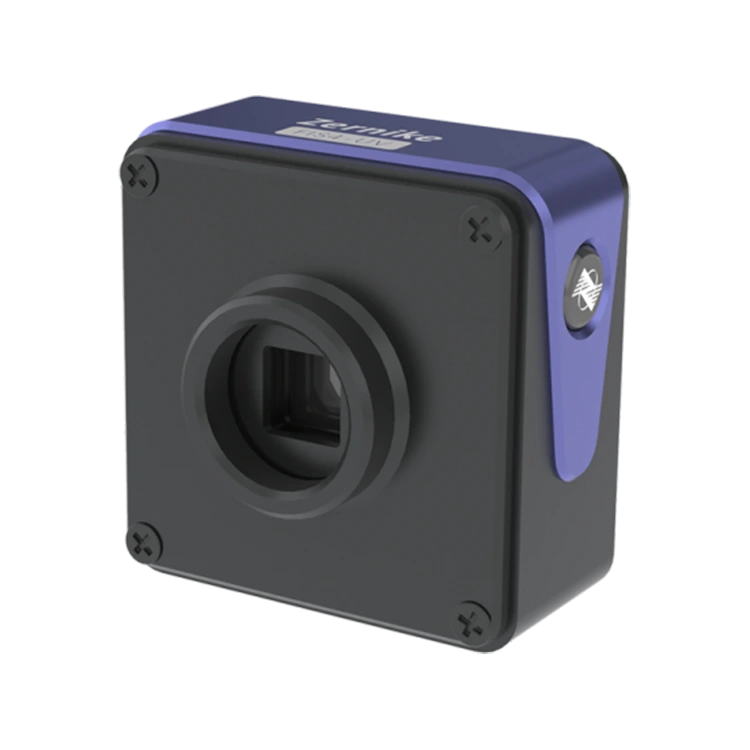

Sensor de frente de onda UV FIS4

Bojiong Optoelectronics, con su compromiso duradero con la tecnología de detección de interferencias de frente de onda, introduce con orgullo el sensor de frente de onda UV FIS4 de próxima generación, que ofrece soluciones excepcionales adaptadas para universidades e instituciones de investigación. Nuestros productos y servicios se utilizan ampliamente en diversos sectores, incluida la fabricación óptica, la ingeniería aeroespacial, la biomedicina y la exploración energética, lo que permite a los clientes medir y analizar con precisión el rendimiento óptico, lo que mejora significativamente la calidad del producto y la eficiencia de producción. A través de la expansión continua de la escala de producción, el refuerzo de las capacidades técnicas y el establecimiento de un mecanismo operativo corporativo bien estructurado en los últimos años, Bojiong extiende una invitación sincera a socios nacionales e internacionales para colaborar y lograr la brillantez mutua.

Enviar Consulta

Descripción del Producto

En el corazón del sensor de frente de onda UV FIS4 se encuentra la innovadora tecnología aleatoria de difracción de cuatro ondas de BoJiong. Esta tecnología pionera permite la interferencia en el plano focal posterior incluso con una coherencia mínima de la fuente de luz, reduciendo significativamente las restricciones en la coherencia de la fuente de luz y eliminando efectivamente el requisito de cambio de fase. Integrado con un sistema avanzado de imágenes ultravioleta, el sensor de frente de onda UV FIS4 ofrece capacidades de medición de frente de onda en tiempo real, que exhiben resistencia y robustez de vibración excepcionales. Impresionantemente, logra la precisión a escala nanométrica incluso sin sistemas de aislamiento de vibración. Esta capacidad abre nuevas posibilidades para mediciones de alta precisión en entornos diversos y exigentes. BoJiong Optoelectronics está listo para revolucionar la medición y el análisis del rendimiento óptico, guiando a la industria hacia una era de precisión y eficiencia sin precedentes. Al establecer nuevos puntos de referencia para la precisión y la facilidad operativa, el sensor de marco de onda UV FIS4 faculta a los investigadores e industrias para impulsar los límites de la innovación óptica.

Especificación:

Tipo de fuente de luz	Láser continuo, láser de pulso, LED, lámpara de halógeno y otras fuentes de luz de banda ancha
Rango de longitud de onda	200 nm ~ 400 nm
Tamaño objetivo	13.3 mm × 13.3 mm
Resolución espacial	26 m m
Resolución de salida de fase	512 × 512
Precisión absoluta	10nmrms
Resolución de fase	≤ 2nmrms
Rango dinámico	≥90 μ m
Tasa de muestreo	32 fps
Velocidad de procesamiento en tiempo real	5Hz （en resolución completa）
Tipo de interfaz	USB3.0
Dimensión	70 mm × 46.5 mm × 68.5 mm
Peso	Acerca de 240g
Método de refrigeración	ninguno

Característica del sensor de frente de onda UV Bojiong FIS4

◆ Spectrum UV 200nm ~ 400 nm banda

◆ Resolución de alta fase de 2 nm rms

◆ 100% desarrollado a nivel nacional

◆ Ligera de una sola interferencia de la luz, no se requiere luz de referencia

◆ Resistencia a la vibración extremadamente fuerte, no es necesidad de aislamiento de vibración óptica

◆ Con diseño de supresión de franjas por interferencia láser

◆ Soporte de vigas colimadas, vigas no colimadas de NA alto

Aplicación de BoJiong FIS4 UV Sensor de frente de onda

Este sensor de frente de onda UV BoJiong FIS4 utilizado para medición de aberración del sistema óptico, calibración del sistema óptico, medición de forma de superficie plana (oblea), medición de forma de superficie esférica óptica, etc.

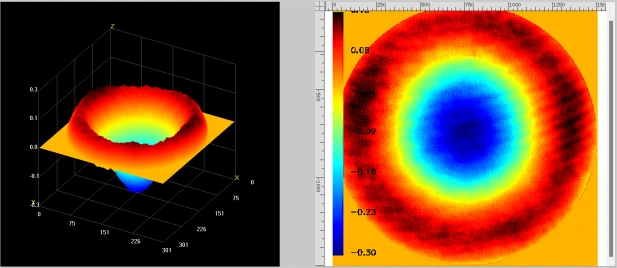

Detección de marco de haz láser

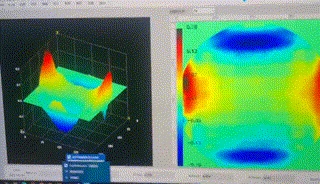

Respuesta de detección de frente de onda del modo de óptica adaptativa Zernike

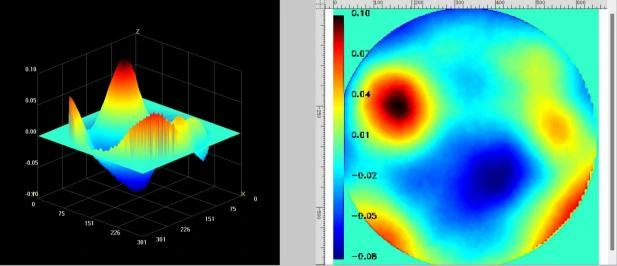

Ejemplo de medición de aberración del sistema óptico

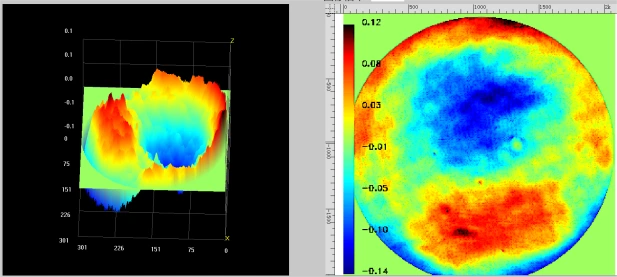

Ejemplos de medición de calibración del sistema óptico

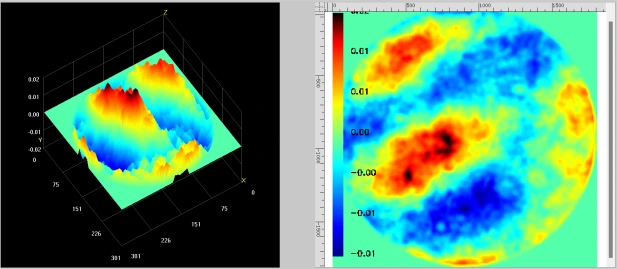

Ejemplo de medición de rugosidad de la superficie de la oblea

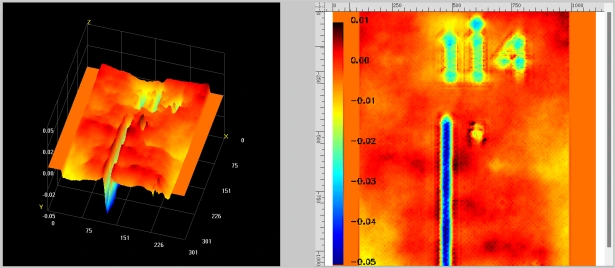

Medición de la morfología de micro grabado - Muestra de defecto 1 # -114 líneas

BoJiong FIS4 Detalles del sensor de frente de onda UV

El sensor BoJiong FIS4 UV Wavefront fue desarrollado por un equipo de profesores de la Universidad de Zhejiang y la Universidad Tecnológica de Nanyang, Singapur. Tiene una resolución ultra alta de 512 × 512 (262144) puntos de fase, y puede lograr una medición de frente de onda de alta precisión en la banda de 200 nm a 400 nm. Se puede utilizar para medición de aberración del sistema óptico, calibración del sistema óptico, medición de la superficie plana (oblea), medición de la superficie esférica óptica, etc.

FIS4 UV combina la tecnología patentada de difracción de cuatro ondas codificada aleatoria con la cámara UV, e interfiere en la posición del plano de la imagen trasera. Tiene bajos requisitos para la coherencia de la fuente de luz y no requiere un cambio de fase. Puede lograr una medición de frente de onda en tiempo real con el sistema de imágenes UV. Tiene resistencia a la vibración ultra alta y estabilidad ultra alta, y puede lograr la medición de precisión de nivel NM sin aislamiento de vibración.
