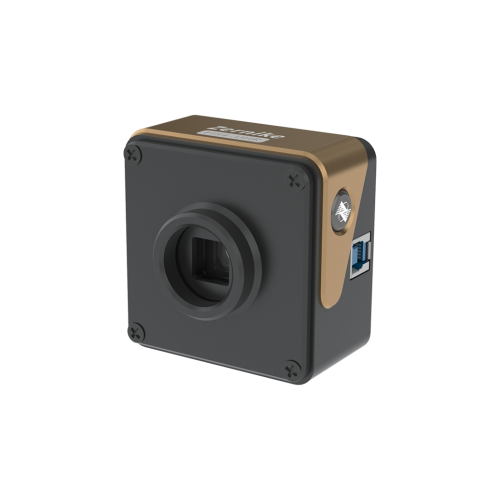

FIS4 Sensor de frente de onda Ultra-High Resolution 400-900 nm

FIS4 Sensor de frente de onda Ultra-High Resolution 400-900 nm

El BoJiong FIS4 Sensor de frente de onda Ultra-High Resolution 400-900 nm utiliza cuatro ondas innovadorE Tecnología de interferometría de cizallamiento lateral. Con una densidad ultra alta de 512 × 512 (más de 260,000) puntos de detección de fase, logra una resolución de frente de onda a nivel nanométrico. El sensor de frente de onda Mantiene la precisión de medición de 2 nm RMS en entornos estándar sin aislamiento de vibración y genera un conjunto completo de especificaciones ópticas, incluidos los coeficientes de Zernike, PSF y MTF, a una resolución completa a 5 cuadros por segundo. Aprovechando un algoritmo de rejilla y solución adaptativa de codificación aleatoria producida a nivel nacional, funciona de manera estable en entornos industriales complejos, incluidos los caracterizados por fluctuaciones de vibración y temperatura. Proporciona una solución de medición de frente de onda altamente confiable para la fabricación de ultra precisión, el ensamblaje del sistema optoelectrónico e investigación científica de vanguardia.

BoJiongFIS4 Sensor de frente de onda Ultra-High Resolution 400-900 nm Introducción

ElFIS4 Sensor de frente de onda Ultra-High Resolution 400-900 nm es el instrumento de medición óptica insignia de próxima generación de nuestra empresa. Tiene la certificación del sistema de gestión de calidad ISO 9001 y es rastreable para el Instituto Nacional de Metrología de China (NIM). Viene con ununo-Raza de año. Este sensor utiliza un sistema óptico de interferómetro patentado de interferómetro común y una arquitectura de soluciones de frente de onda en tiempo real, eliminando la necesidad de desplazamiento de fase o espejos de referencia. Puede lograr mediciones de frente de onda ultra-alta resolución 512 × 512 estables incluso en entornos de alta vibración.

Con su rango dinámico de 2 nm RMS Ultra-High, rango dinámico de ≥160 μm de ancho y 5 cuadros/segunda capacidad de salida en tiempo real de parámetro completo, elFIS4 Sensor de frente de onda Ultra-High Resolution 400-900 nm  puede capturar con precisión los detalles transitorios del frente de onda y las aberraciones de alto orden. Es ampliamente aplicable a campos como el diagnóstico del haz láser, la inspección de la superficie de forma libre, la óptica adaptativa y la fabricación de ultra precisión. Realmente logra "medición de inicio sin aislamiento de vibración", mejorando en gran medida la eficiencia y la confiabilidad de la inspección óptica de alta precisión.

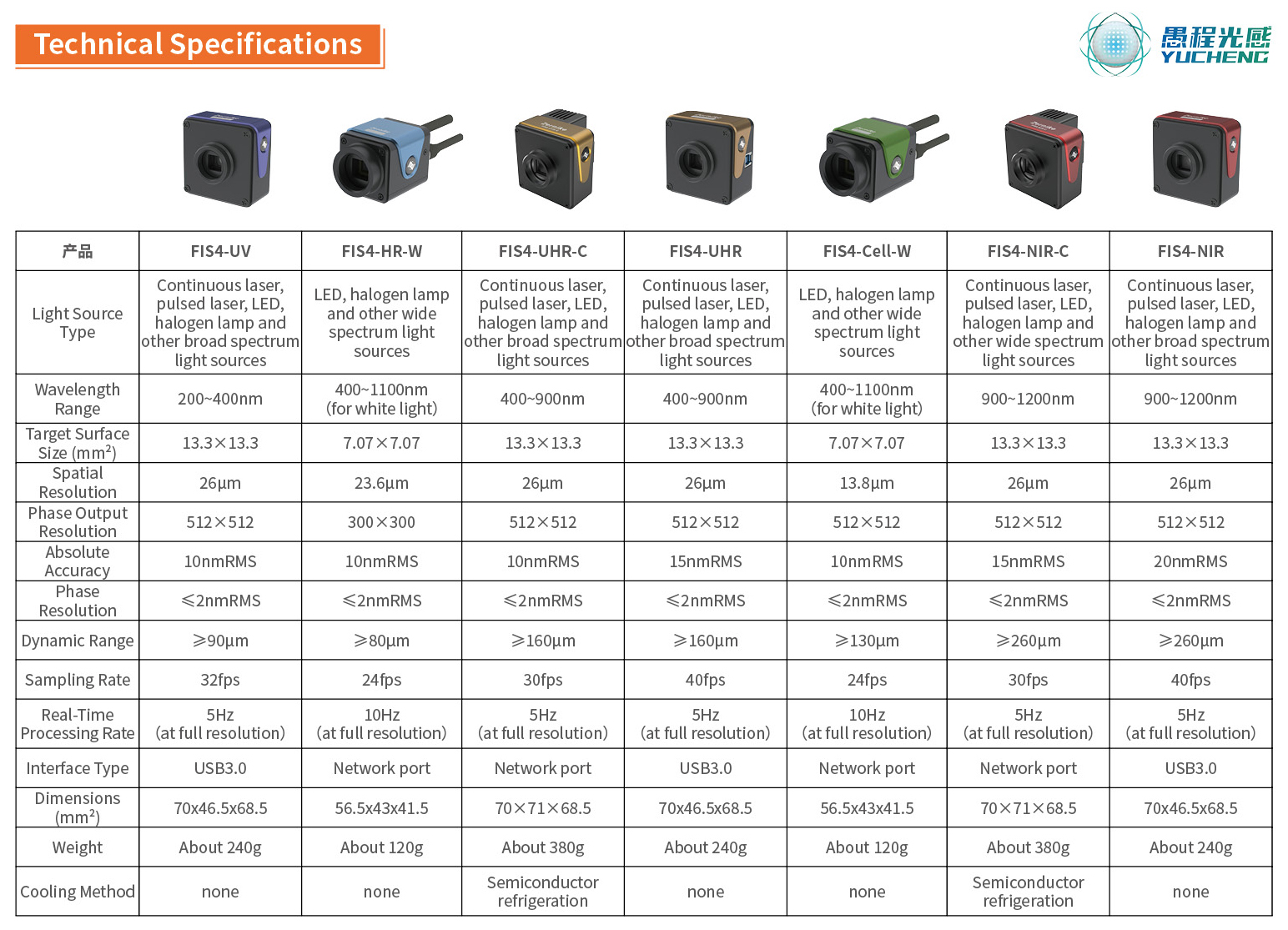

BoJiongFIS4 Sensor de frente de onda Ultra-High Resolution 400-900 nm Parámetro (especificación)

BoJiongFIS4 Sensor de frente de onda Ultra-High Resolution 400-900 nm Característica y aplicación

Desde 2006，El equipo del profesor Yang Yongying en la Universidad de Zhejiang ha lanzado la serie FIS4 de amplio espectrosensores de frente de onda Después de 17 años de investigación y desarrollo, utilizando el diseño de ruta común y los algoritmos de reconstrucción del frente de onda en tiempo real.

· El diseño de ruta óptica única elimina la necesidad de luz de referencia, lo que permite la operación de plug-and-play.

· La detección en tiempo real de los datos del frente de onda es posible sin la necesidad de una vibración

Plataforma de aislamiento.

· La sensibilidad puede alcanzar los 2 nm rms.

· La resolución llega a 512 × 512.

· El tamaño es solo del tamaño de un puño.

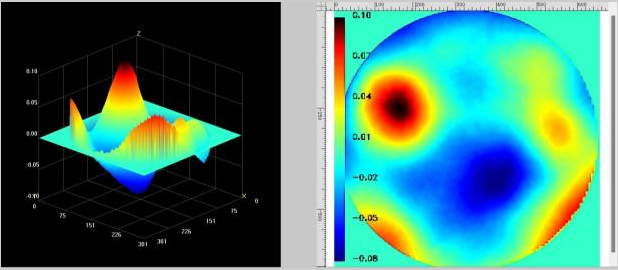

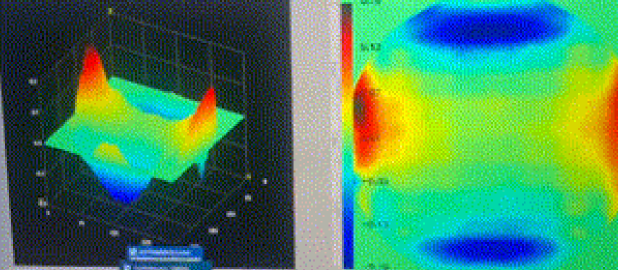

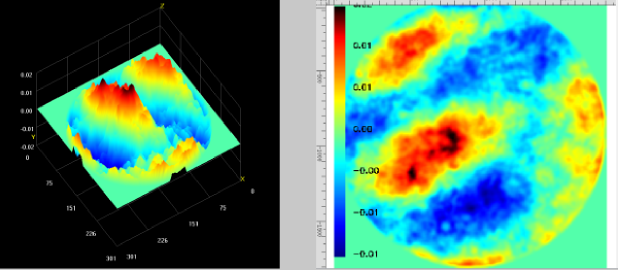

 EsteFIS4 Sensor de frente de onda Ultra-High Resolution 400-900 nm se desarrolla específicamente para ayudar a la investigación científica y escenarios industriales de alta precisión. Su resolución ultra alta puede detectar más detalles de frente de onda del objeto bajo prueba. Cuenta con una resolución ultra alta de 512 × 512 (262,144) puntos de fase, una amplia respuesta espectral de 400-900 nm y una pantalla 3D en tiempo real en tiempo real de resolución completa de 5 estructuras. Proporciona una herramienta de medición de detección de frente de onda ideal para la detección del frente de onda del haz láser, la óptica adaptativa, la medición de la superficie del plano, la calibración del sistema óptico, la detección de ventanas ópticas, la medición de la superficie esférica óptica, la detección de rugosidad de la superficie y el microprofil de superficie.

BoJiongFIS4 Sensor de frente de onda Ultra-High Resolution 400-900 nm Solicitud

BoJiongFIS4 Sensor de frente de onda Ultra-High Resolution 400-900 nm Detalles

ElFIS4 Sensor de frente de onda Ultra-High Resolution 400-900 nm Utiliza tecnología patentada, desarrollada independientemente, codificada al azar, tecnología de difracción de cuatro ondas, logrando la auto-interferencia del frente de onda medido utilizando una fuente de luz de una sola ruta. Este proceso de interferencia ocurre en el plano de imagen trasera. Esta tecnología reduce significativamente los requisitos para la coherencia de la fuente de luz, eliminando la necesidad de cualquier cambio de fase y permitiendo mediciones interferométricas de alta precisión con sistemas de imágenes convencionales. El producto exhibe una resistencia excepcional a las vibraciones ambientales y la estabilidad operativa ultra alta, logrando precisión de medición a nivel nanométrico sin la necesidad de una base de aislamiento de vibración. En comparación con los sensores de Hartmann de matriz de microlenses tradicionales, el FIS4 ofrece ventajas significativas: adquisición de puntos de fase de mayor densidad, un rango de respuesta espectral más amplia y un mayor rango de medición dinámica, todo al tiempo que ofrece un rendimiento de costo general superior. Con su innovadora arquitectura técnica, el FIS4sensor de frente de onda Redefine el estándar para la medición óptica de alta precisión, proporcionando una solución avanzada más confiable y rentable para la investigación científica y las pruebas industriales.

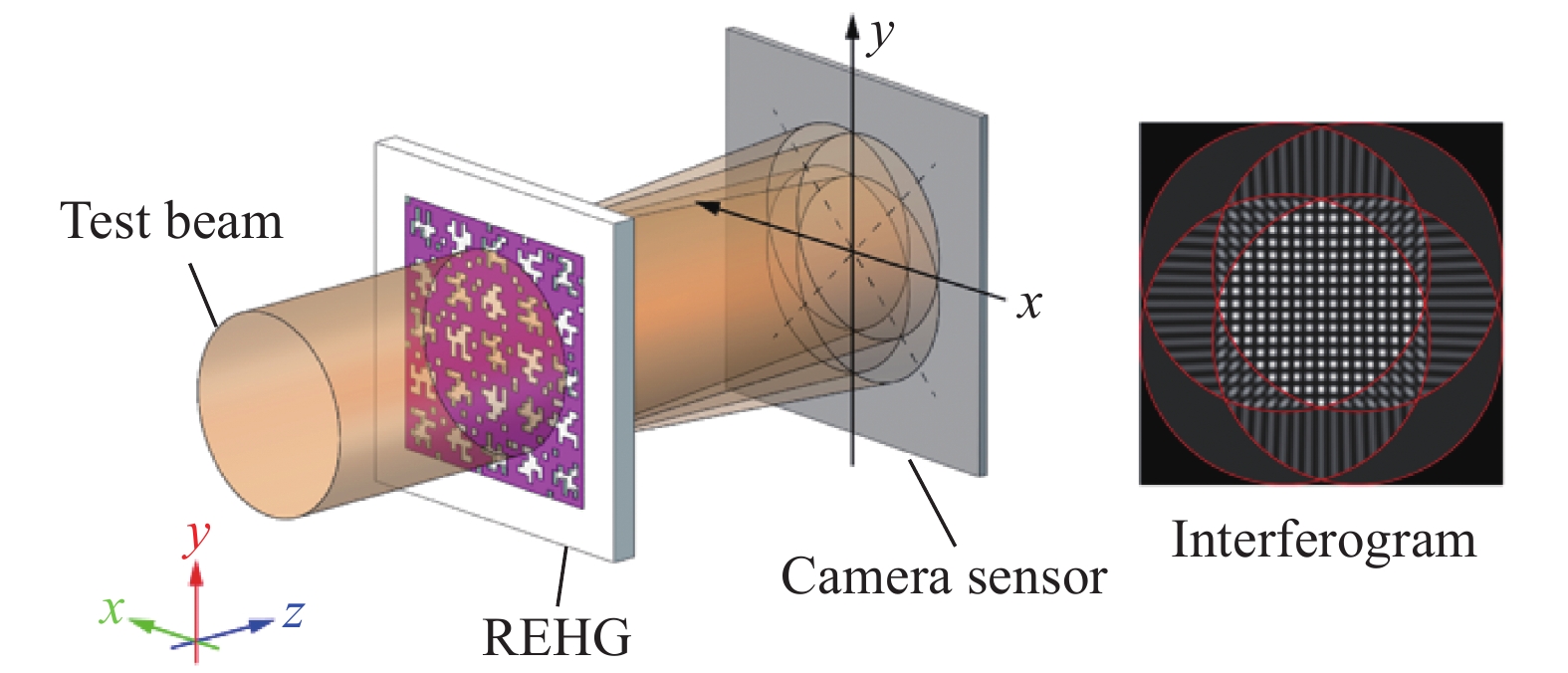

Fig.1. Principio de imágenes de fase basado en interferencia de corte lateral de cuatro ondas usando rejilla híbrida codificada aleatoriamente (REHG)

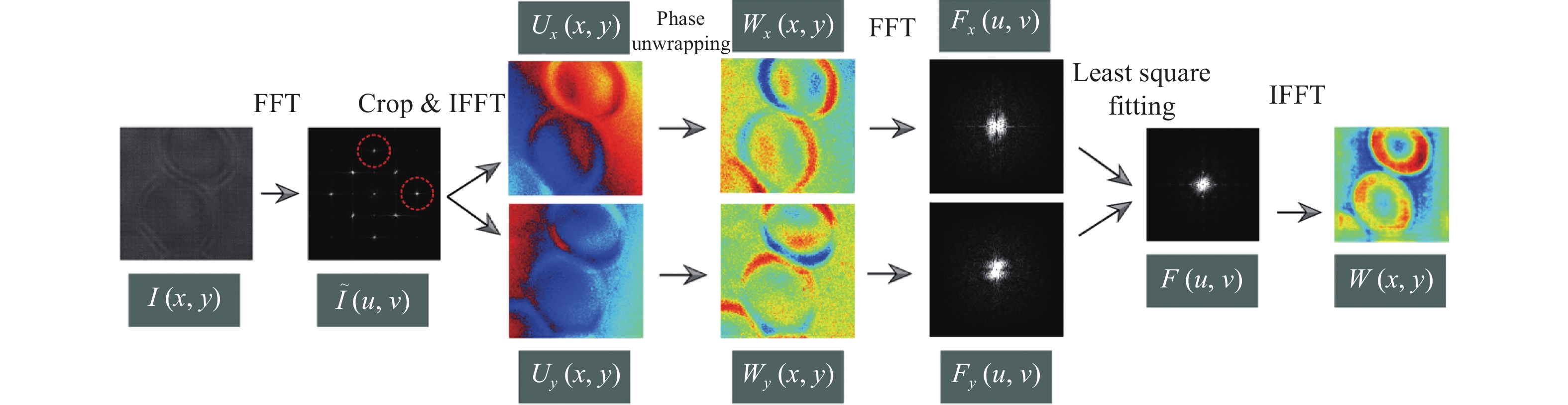

Fig. 2. Reconstrucción del frente de onda cuadrada del interferograma de corte lateral de cuatro ondas

ElFIS4 SENsegio de frente de ondar, con su diseño compacto e integrado, robustez ambiental excepcional, alta resolución temporal y compatibilidad robusta del sistema, se ha convertido en una herramienta innovadora en metrología óptica, lo que demuestra un amplio potencial para la aplicación en la investigación científica y la innovación industrial. Inicialmente centrado en escenarios de inspección de alta precisión en los talleres ópticos tradicionales, incluidas las pruebas de superficie de componentes ópticos, la evaluación de calidad del haz láser y la corrección del sistema óptico adaptativo, sus aplicaciones ahora se han expandido significativamente para incluir los campos de corte de la fase biomédica, el seguimiento de nanopartículas, la metasurotación de las metasurizaciones, las medidas de medidas de temperatura de la temperatura de la temperatura y la fase de fase transversal.

ElSensor de frente de onda FIS4's El diseño altamente compacto permite una integración perfecta en rutas ópticas de microscopio existentes o sistemas ópticos complejos. Su arquitectura única, basada en el principio de interferometría de ruta común, proporciona una robustez excepcional, manteniendo la sensibilidad de fase a nivel nanométrico incluso en entornos de alta vibración, asegurando un funcionamiento estable sin la necesidad de dispositivos de aislamiento de vibraciones adicionales. Además, la capacidad de reconstrucción del frente de onda de una sola exposición del sensor permite una captura precisa y un análisis cuantitativo de procesos dinámicos de alta velocidad, como movimiento de fluido, transitorios de partículas y transmisión láser.

En investigación biomédica, el Sensor de frente de onda FIS4El sistema se ha utilizado ampliamente para imágenes de fase cuantitativas tridimensionales sin etiquetas, a largo plazo, a largo plazo, de una variedad de células vivas, como COS-7, HT1080, RPE, CHO, HEK y las neuronas primarias, reduciendo significativamente la interferencia fototóxica y proporcionando una nueva perspectiva para estudiar la dinámica celular. Esta tecnología también presenta una excelente imagen de retardo de fase, que permite la visualización de alto contraste de estructuras subcelulares birrefringentes, como las fibras de colágeno y el citoesqueleto, avanzando significativamente el estudio de la mecánica de los tejidos y la patología.

Además, elSensación de frente de onda de FIS4 La arquitectura demuestra un potencial significativo para la expansión de banda cruzada e interdisciplinaria. Sus conceptos técnicos se han extendido con éxito a nuevos sistemas de imágenes de fase en las bandas de rayos X, infrarrojos de onda media (MWIR) e infrarrojos de onda larga (LWIR), proporcionando nuevas soluciones de medición para la ciencia de los materiales, la gestión térmica y la seguridad nacional. En los últimos años, el sensor se ha aplicado ampliamente en escenarios emergentes, como la evaluación de la manipulación de fase de metasurface y la caracterización de la propiedad óptica de los materiales bidimensionales, lo que demuestra su valor crítico y su amplia aplicabilidad como una herramienta de medición fundamental para promover la innovación interdisciplinaria en la ciencia óptica y los materiales.

ElSensor de frente de onda FIS4 continúa empujando los límites de la aplicación, resolviendo los desafíos de medición del frente de onda en múltiples escenarios con un solo sistema, convirtiéndose en una de las herramientas centrales que respalda la fabricación de alta gama, la investigación en ciencias de la vida y el desarrollo de materiales de vanguardia.
