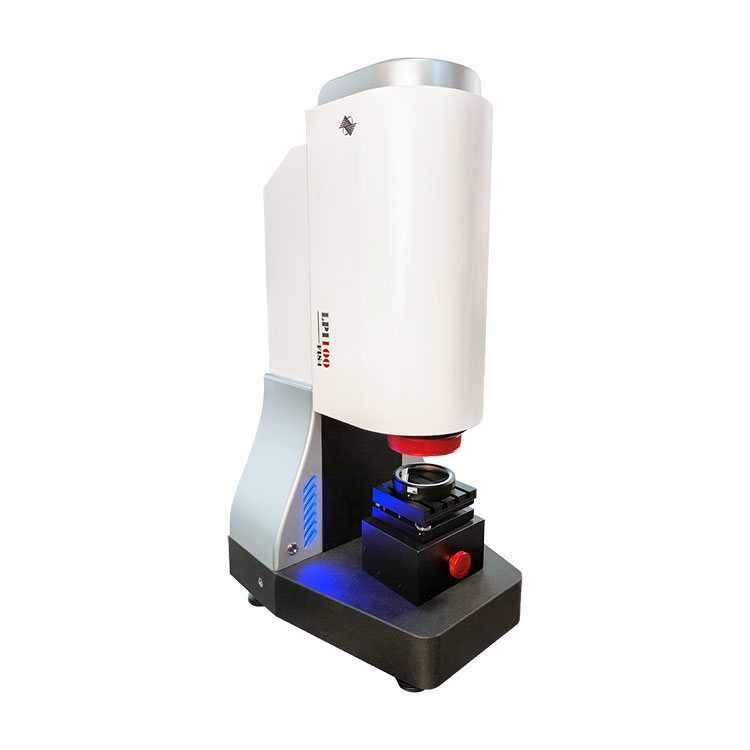

El interferómetro dinámico vertical de cuatro ondas LPI-100, capaz de realizar mediciones dinámicas en tiempo real a una velocidad de hasta 15 cuadros por segundo, obtiene con precisión la información de la forma de la superficie de elementos ópticos planos dentro de una apertura de 100 mm a través de un corte de trayectoria común de cuatro ondas. tecnología y demodulación de patrones de interferencia. El interferómetro es fácil de usar, rápido de implementar, de funcionamiento confiable y de medición muy precisa. Proporciona soporte de datos confiable para empresas de procesamiento óptico, instituciones académicas, departamentos de metrología, investigadores de organizaciones científicas y profesionales que escriben artículos científicos, lo que lo convierte en una herramienta invaluable en su trabajo.
|
nombre del producto |
Interferómetro dinámico vertical de cuatro ondas |
|
Diámetro de inspección (mm) |
100*100 |
|
Píxel CCD |
2048*2048 |
|
Punto de muestreo |
512*512 |
|
Longitud de onda (nm) |
632.8 |
|
Rango dinámico (μm) |
100 |
|
Precisión de medición Valor PV |
±15 nm |
|
Valor RMS de precisión (λ) |
≤1/30 min |
|
Repetibilidad de medición RMS (λ) |
≤1/1000l |
|
Resolución de medición (nm) |
2 |
|
Visualización en tiempo real Velocidad de fotogramas (Hz) |
10 |
|
Ubicación aleatoria del sensor |
Servidor de procesamiento de imágenes |
|
Equipado con software de procesamiento |
"Software de reconstrucción de frente de onda cortante de cuatro ondas" Puede mostrar el frente de onda de salida en tiempo real: Valor PV, valor RMS, valor de POTENCIA |
|
Peso de la máquina (KG) |
50 |
◆Hasta 15 fotogramas de medición dinámica en tiempo real
◆2 nm RMS Alta resolución de fase
◆ Resolución súper alta de 262144 puntos de fase
◆Basado en el principio de autointerferencia de canal común, el equipo no necesita un espejo de referencia y tiene una fuerte resistencia a la interferencia. En el entorno normal de fábrica también se puede lograr una detección precisa de superficies planas.
◆Puede realizar una detección dinámica en tiempo real, puede lograr una detección dinámica de 15 fotogramas/segundo
◆Con derechos de propiedad intelectual independientes, rentable, ajuste simple, estructura compacta
Este interferómetro dinámico vertical de cuatro ondas BOJIONG, equipado con sensores interferométricos de cuatro ondas FIS4, este dispositivo es capaz de detectar con precisión la forma de espejos planos estándar. El sistema de procesamiento de software adjunto genera los valores PV, RMS y POTENCIA de la superficie del componente probado.
|
Resultados de inspección de superficie de espejo plano estándar |
|
Frente de onda de interferencia del elemento óptico
|
|
Detección de frente de onda de transmisión de componentes de zafiro. |
El interferómetro dinámico vertical de cuatro ondas BOJIONG está compuesto por varios módulos funcionales clave, incluido un módulo de fuente de luz de iluminación, un módulo de expansión de haz secundario, un módulo portador, un módulo de enfoque puntual para la alineación de la muestra y un módulo de sensor interferométrico para detectar la superficie. forma de las muestras.
El módulo de fuente de luz del sistema utiliza un láser de gas helio-neón con una longitud de onda central de 632,8 nm, lo que proporciona una fuente de luz precisa y estable para el interferómetro.
El módulo de expansión del haz secundario está diseñado para aumentar el diámetro del haz a 100 mm, lo que garantiza la compatibilidad con componentes ópticos de gran diámetro que requieren inspección.
La sección del escenario sirve como plataforma para poner a prueba varios componentes ópticos planos, como cristales planos, obleas de un solo lanzamiento, chips de ventana y reflectores planos. El escenario está equipado con volantes de eje X e Y para un control preciso de la posición de la muestra, asegurando que el punto de luz emitido por el equipo cubra completamente la superficie de la muestra de prueba. Además, se integran dos perillas de ajuste en la platina para ajustar con precisión la inclinación de la muestra, alineando el plano de prueba perpendicular al eje óptico.
El sistema de imágenes presenta una configuración de doble cámara. Una cámara es una cámara de imágenes ópticas que forma el módulo de enfoque puntual y ayuda en la alineación de la muestra. Al observar la posición en tiempo real del punto de retorno de la muestra, la muestra se puede ajustar para garantizar la precisión de la medición. La otra trayectoria de la cámara está equipada con el sensor interferométrico de cuatro ondas FIS4, que constituye el módulo del sensor interferométrico para detectar la forma de la superficie de la muestra. Al capturar franjas interferométricas de trayectoria común, proporciona retroalimentación tridimensional en tiempo real sobre la topografía de la superficie de la muestra de prueba. El sistema de doble cámara es capaz de funcionar simultáneamente, mejorando la eficiencia y precisión del proceso de medición.
◆El dispositivo está equipado con un software especializado diseñado para el "Interferómetro dinámico vertical de cuatro ondas", que puede mostrar y generar imágenes 3D en tiempo real de la superficie del elemento óptico medido, así como proporcionar valores PV, RMS y POTENCIA para el superficie medida.
◆Además, el software tiene la capacidad de exportar datos de medición sin procesar, lo que ofrece soporte de análisis cuantitativo crucial para una variedad de esfuerzos de investigación y permite a los usuarios realizar fácilmente análisis de datos y trabajos de investigación posteriores.
